u字溝設置方法DIYで自宅外構を自分で仕上げる完全手順

u字溝設置方法をDIYで完全攻略する手順と注意点

水平に並べるだけでは、雨のたびに庭が池になります。

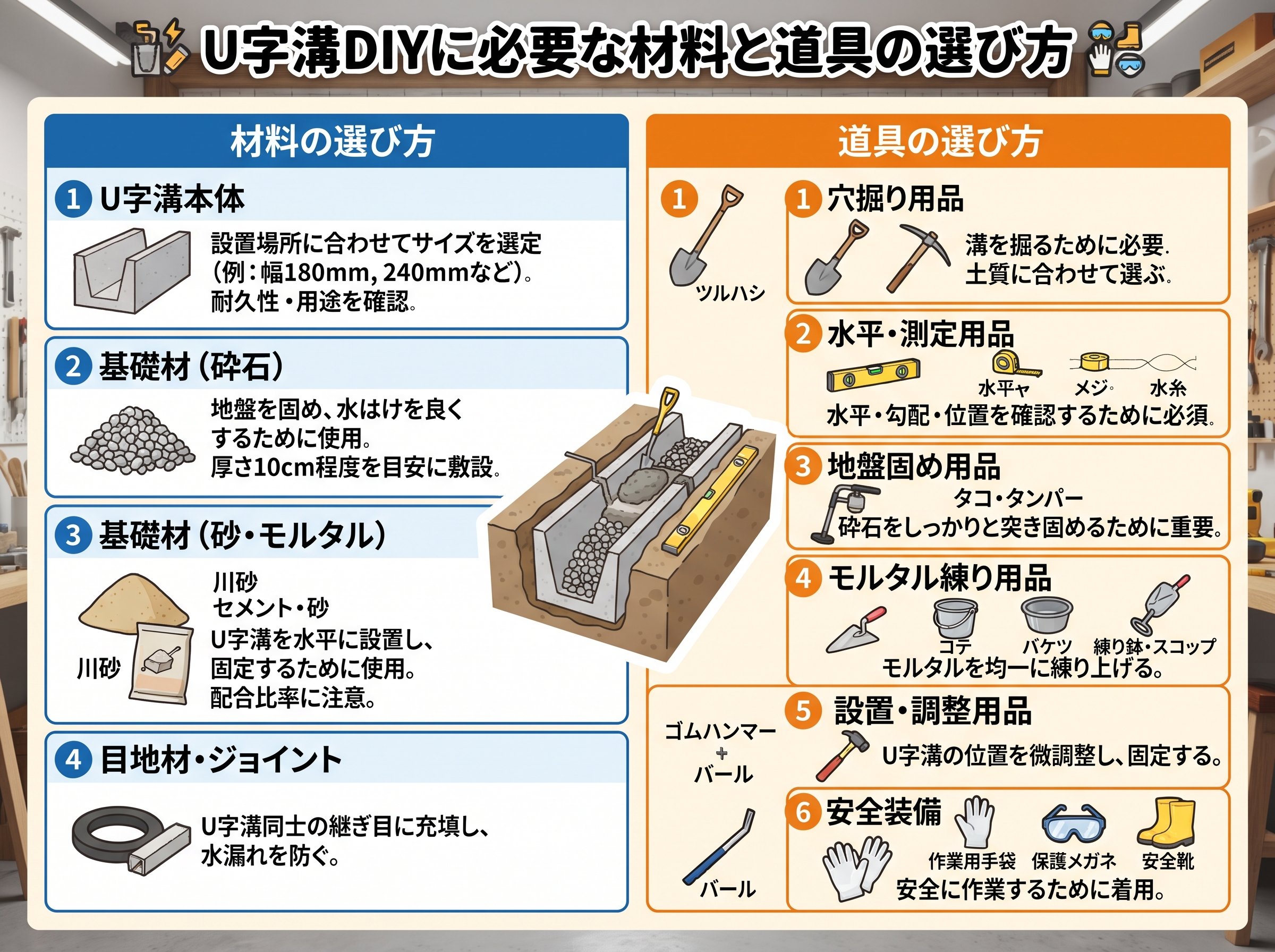

u字溝DIYに必要な材料と道具の選び方

U字溝のDIYを始める前に、材料と道具をしっかり揃えることが成功への近道です。材料が足りなくなって途中で作業が止まると、モルタルが乾いて修正が困難になることもあります。これは避けたいですね。

U字溝本体はホームセンター（コーナン・カインズ・コメリなど）で購入できます。サイズは内幅150mm・200mm・250mm・300mmなどがあり、用途に合わせて選びます。価格はサイズにより1本あたり約600〜2,500円程度です。重量があるため、車での運搬か、1万円以上の場合は配送サービスを使うのが現実的です。

参考）『U字溝』ホームセンターの価格はいくら？コーナンやカインズな…

必要な材料と道具をまとめると以下の通りです。

品目	用途	目安量・単価
U字溝本体	排水路本体	1本600〜2,500円
切込砕石（クラッシャーラン）	基礎地盤の転圧	100kg約1,500円
バサモルタル（空練りモルタル）	高さ調整・設置固定	25kg袋×数袋
目地材（モルタル）	U字溝同士の継ぎ目充填	20kg袋1袋
水糸・水平器	勾配・水平の確認	各500〜1,000円
タコ（転圧器）またはランマー	砕石の締固め	レンタル約3,000円/日
スコップ・ツルハシ	根切り（穴掘り）作業	既持参 or 各1,000円〜

バサモルタルとは、水分を少なめに混ぜたパサパサのモルタルのことです。これがポイントです。流動性がないため高さ調整がしやすく、U字溝をしっかり固定できます。インスタントセメントを粉のままU字溝の下に詰め込む方法も、小規模DIYではよく使われます。

参考）U字溝をDIYしました

u字溝設置前の根切りと基礎工事の手順

根切り（掘削）の深さが足りないと、U字溝が地面から浮いてしまって見栄えも機能も損なわれます。深さの目安は、U字溝の高さ＋砕石層（約10cm）＋バサモルタル層（約5cm）の合計です。つまり、本体の高さより15cmほど深く掘るのが基本です。

参考）Ｕ字溝の施工方法（Ｕ字側溝の工事）

根切りができたら以下の手順で基礎を作ります。

1. 掘削した底面をタコやランマーで転圧して締め固める
2. 切込砕石（クラッシャーラン）を約10cm敷き、再度転圧する（砕石はA4用紙の短辺くらいの厚さが目安）
3. バサモルタルを3〜5cm程度敷き均す
4. 水糸を設定した勾配に合わせて張る

水糸を張る際は、終点（排水先）と始点の高低差を決めてから張ります。10mの距離なら終点を始点より1〜2cm低くする計算です。これが勾配の基本です。

参考）【DIY】【外構】プロの外構屋のU字溝工事を1分半にまとめま…

転圧が甘いと、重いU字溝を設置した後に地盤が沈んで逆勾配になるリスクがあります。痛いですね。この段階での手抜きが後々の排水不良につながるため、砕石の締固めは丁寧に行ってください。

参考：U字溝の施工基本手順（専門メーカーによる詳細解説）
U字溝の施工方法（U字側溝の工事） | kooge.co

u字溝の水平・勾配の取り方と失敗を防ぐコツ

U字溝DIYで最も失敗しやすい工程が、この水平と勾配の調整です。完成後に水が流れない、逆流するというトラブルの大半はここに原因があります。

勾配の標準は「1/100〜1/200」、つまり1mあたり1〜0.5cmです。庭の排水程度であれば1/100（1m＝1cm落差）で十分です。10mのU字溝なら、始点と終点の高低差は約10cmになります。スマホに水平器アプリを入れて確認する方法も、手軽で精度が出ます。これは使えそうです。

参考）https://ansin-kouji.com/sutoresu/haisuisei.html

設置の流れは次の通りです。

1. 水糸の勾配に合わせてバサモルタルを調整しながらU字溝を置く
2. U字溝を前後に軽く揺らしてモルタルになじませる
3. 水平器で左右の水平を確認し、高さを微調整する
4. 隣のU字溝との継ぎ目（目地）をモルタルで充填する
5. 全区間を設置後、水を流して流れを確認する

目地の充填を怠ると、継ぎ目から土が入り込んで詰まりの原因になります。目地材は乾燥後に収縮することがあるため、少し多めに詰めるのがコツです。

曲がり部や方向転換部は特に注意が必要で、本体の向き・目地幅・底面の通りが乱れやすいポイントです。無理に角度をつけようとすると目地が大きく開き、そこから水漏れや土砂流入が起きます。曲がりが必要な場合は、コーナー用のU字溝部材を使うと安全です。

参考）傾斜勾配とU字溝施工で逆勾配を防ぐ6つの確認

u字溝DIYにかかる費用と業者との比較

実際のDIY施工事例として、砂利駐車場にU字溝を7本設置した事例では、U字溝本体の費用は7本で6,286円（1本898円）でした。これに砕石・モルタル・工具費が加わります。業者に依頼すると材工込みで数万〜十数万円かかることも多く、DIYによるコスト削減効果は大きいです。

参考）【DIY】自宅の砂利駐車場にコンクリート打設 ＆ U字溝設置…

費用の内訳例（延長3〜5m程度の小規模施工）は以下の通りです。

• U字溝本体（5本）：約4,500〜8,000円
• 切込砕石（100kg）：約1,500円
• バサモルタル・目地材：約2,000円
• 転圧器レンタル（1日）：約3,000円
• 水糸・水平器などの小道具：約1,500円
• 🔧 合計目安：約1.2〜1.5万円

業者依頼の場合、同規模の施工で3〜8万円前後が相場です。DIYなら材料費だけで済むため、時間と体力を惜しまなければ半額以下に抑えられます。

ただし、1本あたり20〜40kgにもなるU字溝の運搬・設置は重労働です。腰への負担が大きいため、腰痛持ちの方はサポートベルトの着用を強くおすすめします。U字溝のフタ上げ・設置作業専用の吊りクランプ（レンタルで500〜1,000円程度）を使うと、ギックリ腰のリスクを大幅に軽減できます。

参考）産機・建機レンタル【U字溝フタ上げ機】-株式会社レント

u字溝DIYで見落とされがちな「出口の排水先」確認と行政手続き

U字溝を設置する前に、排水の出口をどこに向けるかを必ず確認する必要があります。この確認を怠ると、せっかく完成したU字溝が使えない、または法的なトラブルになるケースがあります。

排水の出口として考えられる先は、主に以下の3つです。

• 公共の側溝（道路側溝）：原則として市区町村の許可が必要。勝手に接続すると水路法・下水道条例に抵触する可能性がある
• 浸透桝（しみずます）：地中に水を浸透させる方法で、許可不要の場合が多い
• 雨水排水管：自治体によって接続条件が異なる

公共側溝への接続は「私有地からの雨水放流」に当たり、自治体の道路管理者か水路管理者への届け出が必要なことがほとんどです。排水接続の可否と手続きは、役所の土木課・道路管理課に事前確認するのが原則です。

参考）≪週末DIYから始める移住への道≫ ＃085　試行錯誤の連続…

浸透桝を設置する方法であれば、許可手続きが不要なことが多く、地盤が砂質土であれば有効な選択肢になります。U字溝の出口に浸透桝を接続するVU管（塩ビ管）は、ホームセンターで数百円〜1,000円程度で入手できます。出口の処理まで含めて計画するのが、失敗しないDIYの条件です。

参考：水勾配が取れない場所での排水方法（外構工事の専門解説）
水勾配をとれない場所で排水性を向上させる方法 | ansin-kouji.com
