スパン表 木造

あなたはスパン表だけ信じると数十万円損します。

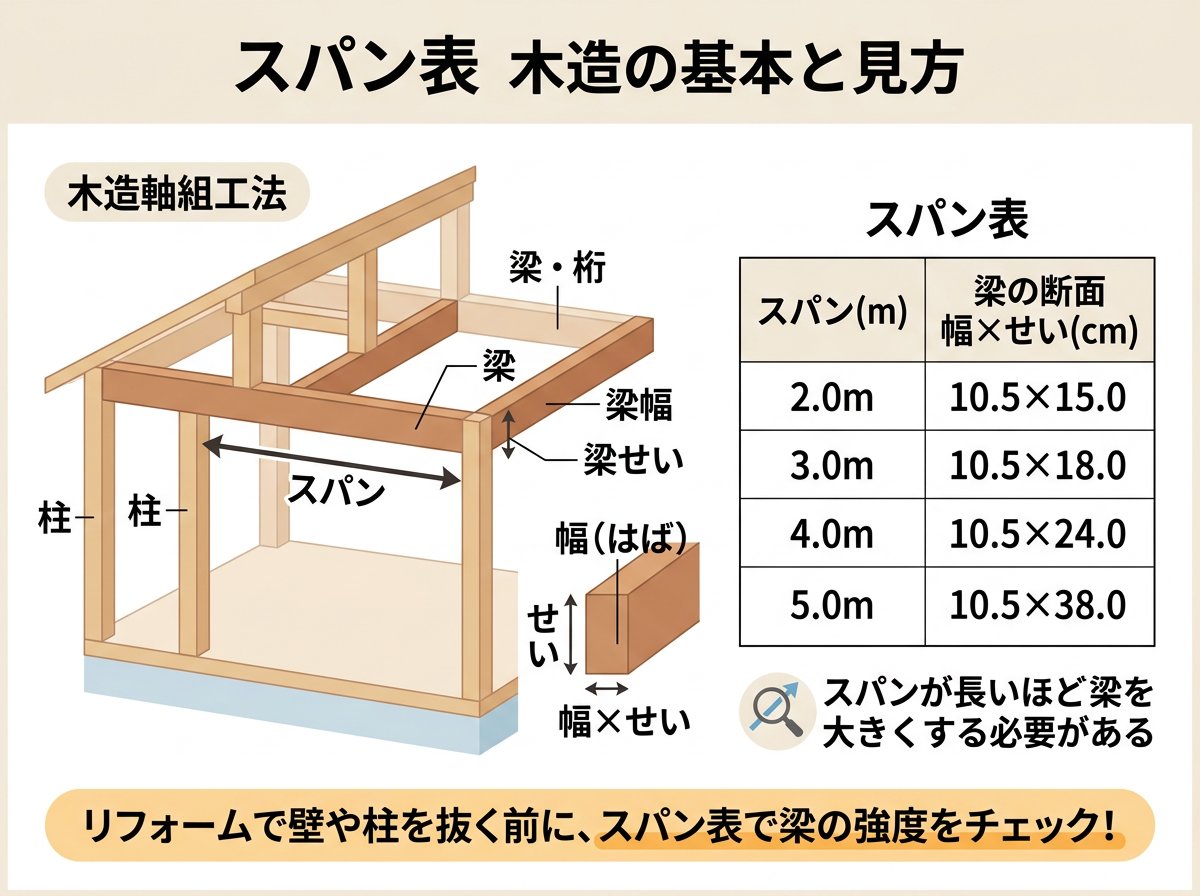

スパン表 木造の基本と見方

木造のスパン表は、梁や桁、床組、基礎などについて「どれくらいの長さを飛ばせるか」を、部材寸法と荷重条件から早く判断するための一覧表です。一般的には支点間距離であるスパンと、梁が受け持つ幅である負担幅の2つを見て、必要寸法を当てていきます。つまり早見表です。

たとえば2間弱、約3.64mの梁を飛ばしたい場合でも、上に載る床荷重や屋根荷重、さらに雪の重さで必要寸法は変わります。北海道立総合研究機構の資料でも、スパン表は積雪量、屋根勾配、屋根形状係数、単位重量などを踏まえて作るものだと説明されています。条件込みということですね。 hro.or(https://www.hro.or.jp/upload/10419/10302010104.pdf)

ここを知らないまま「同じ木造だから前の家と同じでいい」と考えると危険です。見た目が似た間取りでも、2階の浴室がある、太陽光パネルが載る、収納を増やすといった違いで荷重は変わります。数字は同じでも中身は別です。

リフォームで役立つのは、見積書や提案図の梁サイズに違和感を持てることです。場面は「梁が細すぎて後でたわむリスク」を見抜くこと、狙いは早い段階で確認すること、その候補は設計者に「前提のスパンと負担幅」を1回だけ聞くことです。これだけ覚えておけばOKです。

木造軸組工法住宅の元になる考え方を確認したい人は、出版情報の整理に役立ちます。公的な書誌情報の参考リンクです。
国立国会図書館「木造軸組工法住宅の横架材及び基礎のスパン表 2018年版」

スパン表 木造で見落としやすい使用条件

ここが盲点です。スパン表は便利ですが、どんな木造住宅にも無条件で使えるわけではありません。構造計算の解説資料では、簡易計算に使われるスパン表は意外に使用条件が狭く、住木センターのスパン表にも適用範囲があると指摘されています。万能ではありません。 kouzou-keisan(https://www.kouzou-keisan.com/wp-content/uploads/TECbranchvol38.pdf)

実際、公開されている資料では、2階建て以下、延べ床面積500㎡以下の在来軸組工法住宅に使用することを前提にした例があります。さらに、屋根勾配が3～5寸、軒の出が450mm以下または900mm以下などの条件が並び、大引・根太・基礎梁の短期や、床梁のうち跳出し梁などには適用しないとされています。条件が原則です。 howtec.or(http://www.howtec.or.jp/files/libs/2029/201804270959398049.pdf)

リフォームで多いのは、増築済み、片持ちのバルコニーあり、吹き抜けあり、重い屋根材に変更済みという住宅です。この時点で、表の前提から外れる可能性が高いです。意外ですね。

ここでのデメリットは、お金と時間です。表どおりにざっくり判断して解体を進め、途中で「この梁では足りない」と分かると、補強梁や金物の追加、天井解体のやり直しが発生しやすく、工期も見積もりも膨らみます。つまり前提確認が先です。

スパン表の適用範囲を確かめたい人には、該当部分がまとまった資料が参考になります。適用条件を読むためのリンクです。
日本住宅・木材技術センター関連資料「2.1 スパン表の適用範囲」

スパン表 木造で梁サイズが変わる要素

梁サイズを左右する要素は、スパンだけではありません。負担幅、樹種、材料強度、屋根や床の荷重、積雪条件まで絡みます。結論は複合条件です。

たとえば同じ3.64mでも、梁が受ける幅が半間増えるだけで必要断面が一段階上がることがあります。さらに、雪の多い地域では屋根荷重が重くなるため、無雪地域の感覚で梁を読むとズレます。北海道の資料でも、積雪量や屋根勾配を掛け合わせてスパン表を作る流れが示されています。 hro.or(https://www.hro.or.jp/upload/10419/10302010104.pdf)

木材の種類も影響します。徳島すぎや福島県産スギなど、地域材向けに独自スパン表が用意される例があり、県産材の強度条件に応じた扱いがされています。木なら同じではありません。 pref.fukushima.lg(https://www.pref.fukushima.lg.jp/uploaded/attachment/60926.pdf)

リフォーム検討中の人が特に注意したいのは、既存図面の梁成だけ見て安心することです。場面は「中古住宅購入前に抜ける柱か判断したいとき」、狙いは早とちりを防ぐこと、その候補は不動産図面ではなく、現地で梁せい・梁間・上部の部屋用途を1回メモすることです。痛いですね。

梁の決まり方を地域材の例で見たい人には、県の資料が参考になります。樹種や前提条件を見るためのリンクです。
福島県産スギ材のスパン表

スパン表 木造をリフォームで使うときの注意点

木造リフォームでは、新築より条件が読みづらいです。既存住宅は、図面どおりに施工されていない、途中で設備が重くなっている、壁を抜いた履歴がある、といったケースが珍しくありません。既存確認が基本です。

特に間取り変更で多いのが、「この柱は邪魔だから抜けますか」という相談です。しかし、柱1本を抜くと荷重の流れが変わり、梁のスパンが実質的に伸びます。10cmほどの段差やたわみならまだしも、建具の開閉不良、床鳴り、クロス割れのように住みながら気づく不具合につながることもあります。

さらに、スパン表は個々の部材性能を保証するものではないと県の資料でも注意されています。表に載る寸法なら絶対安全、ではないのです。ここは重要です。 pref.fukushima.lg(https://www.pref.fukushima.lg.jp/uploaded/attachment/60926.pdf)

だから、リフォームでの正しい使い方は「概算判断の補助」に留めることです。場面は「壁を抜くか残すかの初期判断」、狙いは追加費用を避けること、その候補は工務店へ依頼する前に、既存図面と現地写真を一緒に構造設計者へ1回見せることです。これなら問題ありません。

なお、検索上位でも語られがちな「スパン表で全部わかる」という空気に対しては、構造実務者が「梁の設計スパン表、ほぼ使えない」とまで述べている事例があります。これは表自体が無価値という意味ではなく、前提を外した使い方が危ういという警告として受け取ると理解しやすいです。使い方に注意すれば大丈夫です。 youtube(https://www.youtube.com/watch?v=bSVohmlSz18)

スパン表 木造を見積もり比較に使う独自視点

ここは少し視点を変えます。スパン表は設計のためだけでなく、リフォーム見積もりの比較にも使えます。比較の道具です。

たとえば、同じ「LDKを広げる」工事なのに、A社は梁補強なし、B社は梁せい300mm級の補強提案というように差が出ることがあります。この差をそのまま価格差だと思うと危険です。前提が違う場合はどうなるんでしょう？

見るべき点は3つだけです。スパンが何m想定か、負担幅をどこまで見ているか、屋根や2階水回りの荷重を含めているかです。つまり比較軸です。

ここでのメリットは、不要な高額提案を避けるか、逆に安すぎる危険提案を見抜けることです。3社比較で10万円単位の差が出ても、内容確認なしで安い方へ寄せると、後で補強追加で逆転しやすいです。厳しいところですね。

場面は「相見積もりで内容差が大きいとき」、狙いは価格ではなく前提条件をそろえること、その候補は各社に『この梁のスパンと負担幅の想定を同じ書式で出してください』と1回だけ依頼することです。結論は条件統一です。

小屋梁とは建築

あなた、固定階段で税金が増えることがあります。

小屋梁とは建築の基本と役割

小屋梁とは、木造住宅の小屋組に使われる水平の横架材です。屋根部分の骨組みのうち下側に入り、棟木と直交しながら屋根の荷重を受けて柱へ伝える部材として扱われます。 token.co(https://www.token.co.jp/estate/useful/archipedia/word.php?jid=00016&wid=29297&wdid=01)

つまり荷重の通り道です。屋根材そのものだけでなく、雨の日に含水した屋根、積雪、点検時に人が乗る荷重まで、最終的にはこうした横架材が受け止めて流します。 imanet(https://www.imanet.jp/earthquakes-and-structures/the-role-and-types-of-beams/)

リフォームで重要なのは、見えていないから軽い部材だと思い込みやすい点です。小屋梁は「屋根裏の邪魔な木」ではなく、家の上半分を安定させるための骨格の一部なので、収納や天井の開放感を優先して安易に加工すると後からたわみや補強費が増えやすくなります。 media.suke-dachi(https://media.suke-dachi.jp/glossary/material/beam/)

小屋梁 建築で混同しやすい梁・桁・母屋の違い

現場で混同しやすいです。梁は基本的に柱と柱の間に水平に掛かり、床や屋根の荷重を支える横架材です。一方で桁は、屋根を支える部材群の中で母屋と同方向に位置し、説明の仕方は流派で多少違っても、役割と位置関係で整理すると理解しやすくなります。 homepro(https://www.homepro.jp/wafu/wafu-basic/771)

小屋梁は、その中でも小屋組を受ける梁です。一般的な2階床の梁と違い、屋根の近くにあるため、断熱・換気・点検性とも関係しやすいのが特徴ですね。 okuta(https://www.okuta.com/words/cat-initial/cat-initial-k/post-790.html)

たとえば天井点検口から見上げて、棟木に対して直角に入る太い水平材があり、その上に束や母屋が載っていれば小屋梁の可能性が高いです。ここを見分けられると、見積書の「梁補強」「小屋組補修」「小屋裏改修」が何を指すのか、かなり読みやすくなります。 token.co(https://www.token.co.jp/estate/useful/archipedia/word.php?jid=00016&wid=29297&wdid=01)

小屋梁 建築でリフォーム前に確認する注意点

切ったら終わりではありません。小屋梁は屋根荷重を支える役割があるため、撤去・切欠き・大きな穴あけは、見た目の変更より先に構造への影響確認が必要です。 media.suke-dachi(https://media.suke-dachi.jp/glossary/material/beam/)

特に屋根裏収納や勾配天井への変更では、小屋梁が邪魔に見える場面がよくあります。ですが、そこで先に造作案を固めると、後から補強梁や金物追加が必要になり、工期も費用も伸びやすいです。結論は先に構造確認です。 manabou.homeskun(https://manabou.homeskun.com/kouzou/kanren/hinkaku-hikaku/)

品確法や住宅性能表示では、横架材や接合部などを基準法より詳細に検討する考え方があります。耐震性や将来の安心感を重視するなら、単に「収まるか」ではなく「補強後にどう荷重を逃がすか」まで設計者に確認するのが基本です。 manabou.homeskun(https://manabou.homeskun.com/kouzou/kanren/hinkaku-hikaku/)

この場面では、現地写真を撮って小屋裏寸法をメモし、既存図面と一緒に設計者へ渡すのが有効です。狙いは判断の早さで、候補は建築士へのスポット相談や既存住宅状況調査のある会社への確認です。 mlit.go(https://www.mlit.go.jp/common/001627106.pdf)

小屋梁 建築と小屋裏収納・ロフトの基準

ここは誤解が多いです。リフォームに興味がある人ほど、梁の上の空間を見て「階段を付ければ便利」と考えがちですが、小屋裏物置等として扱うには最高内法高さ1.4メートル以下、床面積はその階の床面積の1/2未満などの条件が知られています。 chintaichishiki-bank(https://chintaichishiki-bank.com/knowledge/20220202/)

つまり何でも収納化できるわけではありません。固定階段を付けると自治体によってはロフト扱いにならない場合があり、規定を超えると「階」と見なされ、固定資産税が増える可能性まで出てきます。痛いですね。 hds78(https://hds78.com/column/%E3%83%AD%E3%83%95%E3%83%88%E3%81%AE%E5%9B%BA%E5%AE%9A%E9%9A%8E%E6%AE%B5%E8%A8%AD%E7%BD%AE%E3%81%A7%E5%A4%B1%E6%95%97%E3%81%97%E3%81%AA%E3%81%84%EF%BC%81%E8%A8%AD%E7%BD%AE%E5%8F%AF%E5%90%A6%E3%81%A8/)

たとえば6畳の部屋なら約9.9平方メートルです。その1/2未満なら約4.95平方メートルなので、はしごや固定階段の取り方次第で条件を超えやすく、梁の位置がそのまま有効高さにも響いてきます。高さ1.4メートルは大人が楽に立てる高さではないので、居室化より「収納に徹する」発想が原則です。 sumika(https://sumika.me/seek_advices/4480)

小屋梁が低い位置にある家では、空間があっても使える容積は想像より小さくなりがちです。このリスクを避けるなら、現場でレーザー距離計やスマホLiDARアプリで梁下高さを先に測るだけでも、プランの空振りをかなり減らせます。高さ確認が条件です。 chintaichishiki-bank(https://chintaichishiki-bank.com/knowledge/20220202/)

小屋梁 建築の独自視点として見るべき換気と点検性

小屋梁は構造だけ見れば十分、と思われがちです。ですが実際のリフォームでは、小屋梁の周辺は換気と点検性の善し悪しが後から効いてきます。 joto(https://www.joto.com/support/attic/attic-calculation/)

建築基準法には小屋裏換気の直接規定がない一方で、フラット35や関連仕様では小屋裏換気が重視され、換気方法によっては天井面積に対して1/250、1/300、1/900、棟換気では1/1600などの考え方が使われます。意外ですね。 m-office(https://m-office.biz/blog/%E5%B0%8F%E5%B1%8B%E8%A3%8F%E6%8F%9B%E6%B0%97%E3%81%AB%E3%81%A4%E3%81%84%E3%81%A6/)

さらに長期優良住宅の技術解説では、区分された小屋裏空間ごとに点検口を設ける考え方が示されています。小屋梁で空間が区切られていると、あとで配線や雨漏り点検をしたい時に移動しにくくなり、点検口がないだけでメンテナンスの時間と手間が増えます。 hyoukakyoukai.or(https://www.hyoukakyoukai.or.jp/chouki/pdf/chouki_gijyutsu.pdf)

つまり、梁まわりは使い勝手にも直結します。収納化や天井改修の場面では、断熱材の納まり、換気経路、点検口の位置を同じ図面で確認するのが大切で、候補としては小屋裏換気計算に対応した建材メーカー資料やフラット35仕様書の確認が役立ちます。 flat35(https://www.flat35.com/business/standard/new/taikyu_1.html)

小屋裏換気の基準例が整理されています。
https://www.joto.com/support/attic/attic-calculation/

フラット35での小屋裏換気の考え方を確認できます。
https://www.flat35.com/business/standard/new/taikyu_1.html

小屋裏物置等の高さや面積の考え方をつかむ参考です。
https://chintaichishiki-bank.com/knowledge/20220202/
