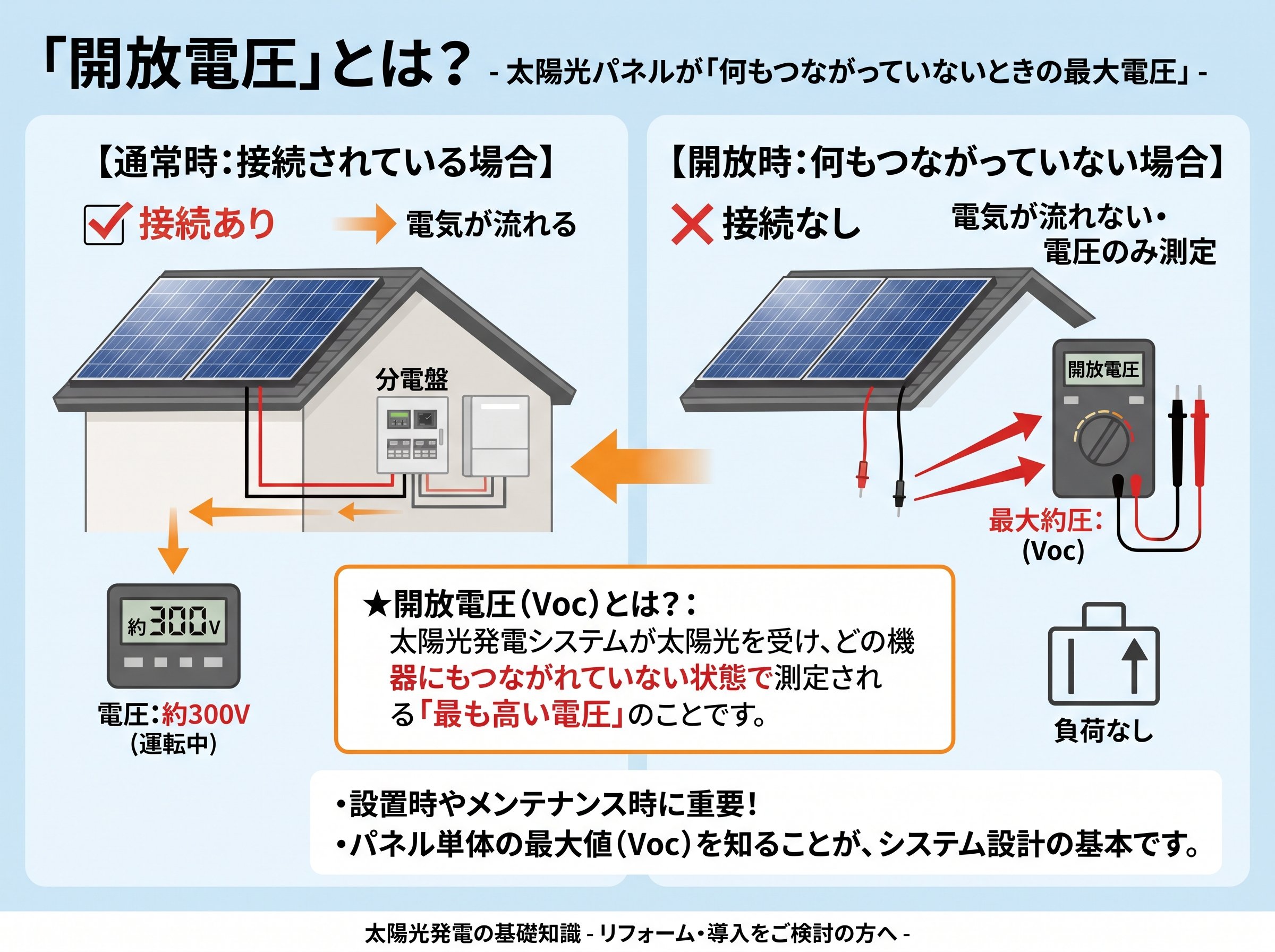

開放電圧とは 太陽光パネルが「何もつながっていないときの最大電圧」

太陽光発電でいう開放電圧とは、パネルの出力端子に何も接続していない「開放状態」のときに端子間に現れる電圧のことです。

参考）http://taiyo-portal.jp/glossary/ka_colums/kaihou.php
電流がまったく流れていない状態での最大の電位差であり、英語では Open Circuit Voltage（Voc）と表記されます。

参考）https://denkikannri.com/?p=4859
例えば、乾電池であればプラス極とマイナス極の間を何もつながずに測ったときの電圧が、乾電池の開放電圧に相当します。

参考）http://taiyo-portal.jp/glossary/ka_colums/kaihou.php
つまり太陽光パネルの開放電圧は、そのパネル1枚が生み出せる電圧の「上限の目安」としてカタログに記載されている値なのです。

参考）https://www.xsol.co.jp/xpress/glossary/%E9%96%8B%E6%94%BE%E9%9B%BB%E5%9C%A7/
つまり上限電圧の目安ということですね。

パワコン側は「最大入力電圧○○V」や「動作電圧範囲○○〜○○V」といった仕様を持っており、直列接続したパネルの開放電圧合計がこれを上回ると、最悪の場合は機器の故障リスクが出てきます。

参考）https://www.shindengen.co.jp/products/eco_energy/information/glossary/
太陽光パネルメーカーやパワコンメーカーは、開放電圧の値に温度係数や設置場所の最低気温を掛け合わせて、直列可能枚数を計算するよう注意喚起しています。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
さらに設置説明書では、表示されている開放電圧と短絡電流の値に安全率1.25を掛けた値を設計時の基準とするよう具体的に記載されており、「カタログ値ギリギリ」は推奨されていません。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
結論は、開放電圧は余裕を見て設計する必要があるということです。

開放電圧は日射量よりも「モジュール温度」によって上下し、気温が低いほど電圧が高く出やすいという特徴があります。

参考）https://www.tetras.uitec.jeed.go.jp/files/ginou_gijutu/e-book/201101/pageindices/index26.html
標準試験条件ではモジュール温度25℃で表示値が決まりますが、真冬の早朝などモジュールが0℃近くまで冷えていると、同じパネルでも表示値より10〜20％程度高い電圧が出ることがあります。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
低温時の開放電圧上昇を見越してストリング設計をするのが、プロの設計に求められる基本です。

参考）https://www.shindengen.co.jp/products/eco_energy/information/glossary/
低温時の上昇を見込むことが原則です。

開放電圧とは 太陽光リフォームで見落とすと損をする「パネル枚数とパワコン電圧」の関係

既存の住宅にリフォームで太陽光を載せる場合、「屋根に載るだけパネルを詰め込む」という設計をすると、開放電圧の上限を超えるリスクが一気に高まります。

参考）http://www.kkj.or.jp/contents/build_hojyojigyo/report/R04_PVset_gaiyo.pdf
近年は住宅用でも開放電圧が約49.8Vと高めのパネルが登場しており、従来の36セル相当275Wパネルでは開放電圧49.8V、最大出力動作電圧41.96Vといった仕様が公表されています。

参考）https://www.pveye.jp/serialization/view/1834/
このような高電圧パネルを20枚直列でつなぐと、カタログ値ベースでも開放電圧は約996Vとなり、最大システム電圧1000Vの上限ギリギリです。

参考）https://www.pveye.jp/serialization/view/1834/
真冬の低温時には開放電圧がさらに上昇するため、安全率1.25を掛けて計算すると実質的には「20枚直列はアウト」という設計ケースも珍しくありません。

参考）https://www.pveye.jp/serialization/view/1834/
つまり「屋根に乗るだけ載せる」は危険ということですね。

過電圧状態が続くと、絶縁破壊や素子の劣化を早め、数年後に突然パワコンが沈黙して「売電がゼロになった」という事態につながりかねません。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
パワコン交換費用は住宅用でも1台あたり20万円前後になるケースが多く、保証対象外と判断されれば、その出費はそのまま自己負担です。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
こうしたリスクを避けるには、パネルの開放電圧合計がパワコン仕様書の「最大入力電圧」および「動作範囲」内に収まっているかを、リフォーム時に必ず図面レベルで確認することが重要です。

参考）https://www.shindengen.co.jp/products/eco_energy/information/glossary/
電圧の整合性を確認すれば大丈夫です。

このような中途半端な構成は、開放電圧よりも最大動作電圧の側でミスマッチを起こし、結果としてパワコンが最大電力点追従（MPPT）制御を十分に行えなくなるためです。

参考）https://www.shindengen.co.jp/products/eco_energy/information/glossary/
屋根形状が複雑なリフォームでは、「多少パネル枚数が減ってもストリング構成を素直に分ける」ほうが、長期的な発電収支ではプラスになるケースが多くなります。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
発電効率と安全性のバランスが基本です。

こうした点を踏まえると、太陽光リフォームで損をしないための最初の一歩は、「既存パワコンの仕様書と新旧パネルの開放電圧を並べて確認すること」です。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
もし仕様書が手元にない場合は、メーカーの公式サイトから型番を検索すれば、最大入力電圧や定格入力範囲がPDFで公開されていることがほとんどです。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
そのうえで、設計者に対して「開放電圧いくらで、何枚直列で組む予定か」を確認しておけば、過剰な直列数によるリスクをかなりの確率で防げます。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
つまり、カタログ値と枚数の確認だけ覚えておけばOKです。

開放電圧とは 太陽光システムの「安全限界」を決める値と感電・火災リスク

開放電圧は、単に設計値の話にとどまらず、現場での安全管理にも直結する数字です。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
太陽光モジュールの取扱説明書には、公称開放電圧または最大システム電圧が45V以上のものには感電の危険性が伴うと明記されており、特に1000Vクラスのシステムでは直流アークによる火災リスクにも注意が必要とされています。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
開放電圧が高いということは、何もつながっていない状態でも端子間にそれだけの電位差があるということであり、誤って素手で触れたり、工具でショートさせると、大きな電流が一気に流れます。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
つまり、開放電圧は「触っていいかどうか」の目安でもあるわけです。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
開放電圧の高さには注意すれば大丈夫です。

リフォーム現場では、既存屋根の葺き替えや外壁工事と合わせて太陽光を設置することが増えていますが、その際、他業種の職人がパネル付近で作業するケースも多くなります。

参考）http://www.kkj.or.jp/contents/build_hojyojigyo/report/R04_PVset_gaiyo.pdf
モジュールメーカーのマニュアルでは、設置中や配線中に感電や火災のリスクを避けるため、不透明な材料でモジュール表面を覆うことが推奨されています。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
これは、日光が当たって発電している状態でコネクタを抜き差しすると、直流アークが発生して端子の焼損や火災につながる可能性があるためです。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
特に1500Vクラスまで対応した最新モジュールでは、開放電圧1.25倍を見込んだ設計を行うよう指示されており、工事中の安全管理の重要性はますます高まっています。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
高電圧モジュールでは安全対策が必須です。

住宅リフォームの施主としてできる対策は、工事前の打ち合わせで「太陽光工事中の感電・火災対策をどうしているか」を一度確認しておくことです。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
具体的には、配線作業中はパネルを遮光しているか、直列数を増やす前にストリング単位で絶縁抵抗と開放電圧の測定を行っているか、といったポイントを質問すると、施工体制のレベル感が見えてきます。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
安全管理に配慮した業者であれば、これらの質問にも具体的な手順を交えて答えてくれるはずです。

参考）https://www.jinkosolar.com/uploads/&e8&a8&ad&e7&bd&ae&e3&83&9e&e3&83&8b&e3&83&a5&e3&82&a2&e3&83&ab202004.pdf
安全手順の確認が条件です。

一方で、「パワコンの入力電圧さえ守っていれば安全」と考えがちですが、実際には屋外配線やコネクタの接続状態が悪いと、局所的な発熱やアークが起こり、配線部分からの出火事例も報告されています。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
モジュールの取扱説明書では、ケーブル長には余裕を持たせ、コネクタが常に引っ張られた状態にならないよう配慮すること、定格電圧・定格電流を満たす部材を使用することが繰り返し強調されています。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
施工記録を残す文化がある会社は、トラブル時の原因追及や保証対応でも有利です。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
施工記録の有無は重要です。

開放電圧とは 太陽光パワコンのエラーや発電トラブルと深く関係している

太陽光発電のパワコンに「開放電圧異常」や「入力電圧エラー」といった表示が出ると、多くの人はすぐに「パワコンが故障した」と考えがちです。

参考）https://www.pvtenkensya.com/blog/categories/%E3%83%91%E3%83%AF%E3%83%BC%E3%82%B3%E3%83%B3%E3%83%87%E3%82%A3%E3%82%B7%E3%83%A7%E3%83%8A%E3%83%BC
しかし実際には、パネル側の開放電圧や配線状態に起因するトラブルで、パワコンそのものは正常というケースも少なくありません。

参考）https://www.solar-forecast.jp/241/
例えば、直列接続したストリングの一部に断線やコネクタ不良があると、そのストリングだけ開放電圧が異常に低くなったり、逆にパワコンが想定する入力レンジ外となって起動できなくなることがあります。

参考）https://question.realestate.yahoo.co.jp/knowledge/chiebukuro/detail/10241401450/
このような場合、パワコンのエラーコードを正しく読み取り、ストリングごとに開放電圧を実測することで、パネル不良か配線不良かを切り分けられます。

参考）https://www.pvtenkensya.com/blog/categories/%E3%83%91%E3%83%AF%E3%83%BC%E3%82%B3%E3%83%B3%E3%83%87%E3%82%A3%E3%82%B7%E3%83%A7%E3%83%8A%E3%83%BC
エラー表示の意味を読むことが基本です。

また、住宅密集地では、周囲の住宅が一斉に太陽光発電を行う時間帯に、売電先の電線側の電圧が上昇しすぎて逆潮流できなくなる「系統電圧上昇抑制」が発生することがあります。

参考）https://www.solar-forecast.jp/241/
このとき、パワコンは安全のために出力を制限したり、一時的に運転を停止したりし、その状態がエラーコードとして表示されることがありますが、これはパワコン自体の故障ではありません。

参考）https://www.solar-forecast.jp/241/
太陽が沈んで周囲の発電量が減れば自然に解消するケースも多いものの、頻発する場合は電力会社に相談し、トランス（変圧器）のタップ調整などを行ってもらう必要があります。

参考）https://www.solar-forecast.jp/241/
つまり、エラーがすべて故障とは限らないということです。

つまり保護協調の設計も重要ということです。

パワコン故障そのものに目を向けると、内部基板の不具合や通信ケーブル断線など、いわゆる「中の電子回路」の不具合で交換が必要になるケースも一定数あります。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
住宅用パワコンの交換費用は、設置状況にもよりますが20万円前後になることが多く、発電停止期間の売電損失も含めれば、トータルの損失はさらに大きくなります。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
一方で、パネルに影がかかっていたり、落ち葉や汚れが堆積しているだけで発電量が落ちているケースもあり、これは清掃や周辺環境の点検で改善できることが少なくありません。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
発電量の低下を感じたときは、エラーコードの意味→パネルの状態→開放電圧の実測という順で確認するのが効率的です。

参考）https://question.realestate.yahoo.co.jp/knowledge/chiebukuro/detail/10241401450/
開放電圧を軸に原因を整理すれば大丈夫です。

開放電圧とは 太陽光システムを長く使うための「メンテ指標」としても役立つ（独自視点）

あまり知られていませんが、開放電圧は設計時だけでなく、長期メンテナンスにおいても有用な健康診断の指標になります。

参考）https://denkikannri.com/?p=4859
同じストリング構成であれば、日射条件とモジュール温度が似ている状況では、ストリングごとの開放電圧はほぼ同じ値になるはずです。

参考）https://www.tetras.uitec.jeed.go.jp/files/ginou_gijutu/e-book/201101/pageindices/index26.html
もし1系統だけ開放電圧が5〜10％以上低くなっている場合、そのストリング内のどこかにセルの劣化、バイパスダイオード不良、コネクタ接触不良などが潜んでいる可能性があります。

参考）https://www.tetras.uitec.jeed.go.jp/files/ginou_gijutu/e-book/201101/pageindices/index26.html
つまり、開放電圧のばらつきは故障の早期発見サインになり得るのです。

参考）https://denkikannri.com/?p=4859
結論は、定期的な電圧チェックが有効です。

既存住宅の太陽光リフォームでは、「設置から10年以上経った既設システムに増設する」「屋根の葺き替えに伴って一度パネルを降ろし、再設置する」といったケースが増えています。

参考）http://www.kkj.or.jp/contents/build_hojyojigyo/report/R04_PVset_gaiyo.pdf
このとき、再設置前後でストリングごとの開放電圧を記録しておけば、工事による配線ミスやコネクタの差し忘れを素早く検出できます。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
例えば、再設置前に20枚直列ストリングでおよそ800Vの開放電圧だった系統が、工事後に600V程度しか出ていなければ、どこかでパネルが抜けている、もしくは接続ミスがあると推測できます。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
このように、開放電圧の「ビフォー・アフター」を記録しておくことは、長期的な設備管理において大きな価値があります。

参考）http://www.kkj.or.jp/contents/build_hojyojigyo/report/R04_PVset_gaiyo.pdf
ビフォーアフターの記録が基本です。

一般の施主にとって、ストリング単位の電圧測定を自分で行うのは現実的ではありませんが、「年1回の点検メニューに開放電圧測定が含まれているか」を点検契約の条件にすることは十分可能です。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
点検報告書の中に「ストリングごとの開放電圧」と「パワコン入力電圧・発電電力」の一覧があれば、将来的に別の業者にメンテナンスを依頼する際にも、重要な比較データとして使うことができます。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
逆に、点検内容が「外観目視のみ」「パワコンのランプ確認だけ」といった簡易なものであれば、早期故障や発電ロスを見逃すリスクは高くなります。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
太陽光を長く使う前提でリフォームするなら、開放電圧を含めた電気的点検を定期的に実施することが、結果的にコスト削減につながります。

参考）https://pd.nextenergy.jp/assets/pdf/toriatsukai/ner_nerp.pdf
電気的な点検を含めることが条件です。

長期運用の観点では、パネルの出力低下（経年劣化）と開放電圧の変化をセットで見ることも有益です。

参考）https://denkikannri.com/?p=4859
一般に、太陽光パネルの劣化は短絡電流や最大出力の低下として現れますが、セルの劣化パターンによっては開放電圧がわずかに下がるケースもあります。

参考）https://www.tetras.uitec.jeed.go.jp/files/ginou_gijutu/e-book/201101/pageindices/index26.html
複数ストリングの開放電圧を数年単位で追っていくと、「特定のストリングだけ下がりが早い」といった偏りが見え、そこから設置環境（影、汚れ、通風）の差を推測できます。

参考）https://www.tetras.uitec.jeed.go.jp/files/ginou_gijutu/e-book/201101/pageindices/index26.html
この情報を踏まえて部分的な清掃や植栽の剪定を行えば、同じ設備でも数％の発電量アップが見込めることがあります。

参考）https://www.ishikawakikaku.com/column/inverter-failure-causes/?type=AMP
部分的な改善で効率アップできそうです。

工務店向けの情報発信では、リフォーム検討者の多くがまずWEBで情報収集を行い、専門用語を理解したうえで問い合わせをしてくるという調査結果が示されています。

参考）https://freedom-mkt.co.jp/gmag/1935/
太陽光リフォームを検討する側としても、こうした情報発信の質を一つの判断材料にすると、結果的に安心できるパートナー選びにつながるでしょう。

参考）https://freedom-mkt.co.jp/gmag/1935/
情報発信の質を見るのはいいことですね。

リフォーム前に一つだけ確認するとしたら、「既存パワコンと新しいパネルの開放電圧・直列枚数の設計」は業者にどこまで説明してほしいですか？
