丸形引掛シーリング取り付け方と注意点を徹底解説

丸形引掛シーリングの取り付け方を基礎から解説

無資格でシーリングボディを天井配線に直結すると、3万円以下の罰金刑が科されます。

丸形引掛シーリングの種類と基本構造

丸形引掛シーリングには、大きく分けて「露出型」と「埋込型」の2種類があります。 露出型は天井面にそのまま取り付ける円盤形の器具で、和室の目透かし天井や洋室の石膏ボード天井に多く使われます。埋込型は天井に掘り込んで設置するタイプです。

参考）引掛シーリングの種類と取り付け方 【通販モノタロウ】

本体には2つの差し込み穴があり、照明のアダプタを差し込んでひねることでロックされる仕組みです。構造はシンプルです。ただし、この「ロックされるまでひねる」という手順を省略すると、照明器具が突然落下するリスクがあります。

引掛シーリングには「引掛シーリングボディ（本体）」と「引掛シーリングキャップ（照明側の差し込み部品）」の2つのパーツが関係します。 ボディが天井に固定されており、そこにキャップを差し込む形で照明を取り付けます。パーツの役割を把握しておくと作業がスムーズです。

参考）https://www.rakuten.ne.jp/gold/s-oasis/item/shoumei_torituke.htm

種類	形状	主な用途	特徴
丸形露出引掛シーリング	円盤形	和室・洋室全般	最も普及しているタイプ
角形引掛シーリング	四角形	洋室・マンション	小型で天井すっきり
引掛ローゼット	丸形（大型）	重い照明器具	耐荷重が大きい

丸形引掛シーリング取り付けに必要な道具と材料

取り付け作業に必要な道具は、意外と少ないです。主に以下のものを準備します。

参考）引っ掛けシーリングの交換方法｜電気工事士が安全ポイントを解説

• 🔩 プラスドライバー（シーリングを天井に固定するビス用）
• ✂️ 電線ストリッパーまたはニッパー（電線の被覆を剥く）
• 🔧 ペンチ（電線の成形・処理用）
• 📏 メジャーまたはスケール（被覆剥き寸法の確認用）

道具よりも重要なのが、作業前の確認事項です。 天井から出ている電線が「VVFケーブル（白・黒2本の被覆電線）」の場合は、電気工事士資格を持つ人が作業する対象です。電線がそのまま器具に直結されている「直結配線」の場合は、DIYは絶対に避けてください。

参考）自分でやってみよう！引掛シーリングボディの種類と対応器具の取…

材料選びのポイントは「既設シーリングとの互換性」です。これが条件です。古い露出型シーリングには、新しい照明のアダプタがカチッと嵌まらないケースがあります。その場合はPanasonic「引掛シーリング増改アダプタ1型（WG4481PK）」を間に挟むことで対応できます。

参考）引掛けシーリングがなんか変？！新しい照明器具が付けられない！…

丸形引掛シーリングの取り付け手順（ボディの配線接続）

⚠️ この作業は電気工事士の資格が必要です。 以下の手順は有資格者または資格取得学習中の方向けの解説です。

参考）引っ掛けシーリングの取り付けを自分で！天井照明の工事方法

作業の基本手順は次のとおりです。

1. ブレーカーを落とす — 作業前に必ず分電盤の該当ブレーカーをオフにします。感電防止の最重要ステップです。

2. 既存の照明器具を取り外す — 古い照明のビスを緩め、配線を端子から外します。

3. 電線の被覆を剥く — VVFケーブルのシース（外皮）を約15mm剥き取り、さらに内側の絶縁被覆を約10mm剥きます。 器具側面の「ストリップゲージ」に合わせるのが基本です。

参考）電池屋 / 引掛シーリング丸型とVVF1.6-2Cの結線と取…
4. 電線をシーリング本体に差し込む — 「N」または「接地側（W）」と書かれた穴に白線を、もう一方に黒線を差し込みます。 差し込み後に軽く引っ張り、抜けないことを確認します。

参考）【現役の電工が教える】引っ掛けシーリングの結線から欠陥までの…
5. 本体を天井にビス固定する — 2か所のビス穴でしっかり固定します。ぐらつきがないことを確認してから次の工程へ進みます。

ストリップゲージ通りの寸法が大切です。銅線が5mm以上露出していたり、シースの剥き取りが長すぎたりすると、電気工事士試験では「欠陥」と判定される施工不良になります。 実際の施工でも火災・感電リスクに直結します。

照明器具の取り付け方（アダプタ〜本体取付）

既にシーリングボディが天井に設置されている場合、照明本体の取り付けはDIYで対応できます。手順はシンプルです。

1. 引掛シーリングに照明付属のアダプタを差し込み、軽く右にひねってロックする（赤いボタンを押さずに左回しで外れないか確認）
2. アダプタの穴に照明本体を合わせ、「パチッ」と音がするまで押し上げる
3. コネクタ（電源コード）をしっかり接続し、抜けないことを確認する
4. カバーを被せて完成

「パチッ」という音がポイントです。この音が鳴らないまま作業を続けると、器具が不完全な状態で固定されています。体重をかけるような無理な力は不要で、真下から垂直に押し上げるイメージで作業します。

アダプタが古い露出型シーリングに嵌まらない場合の対処としては、前述のPanasonic「WG4481PK 増改アダプタ1型」が有効です。 数百円で購入でき、ホームセンターや家電量販店で入手できます。これは使えそうです。

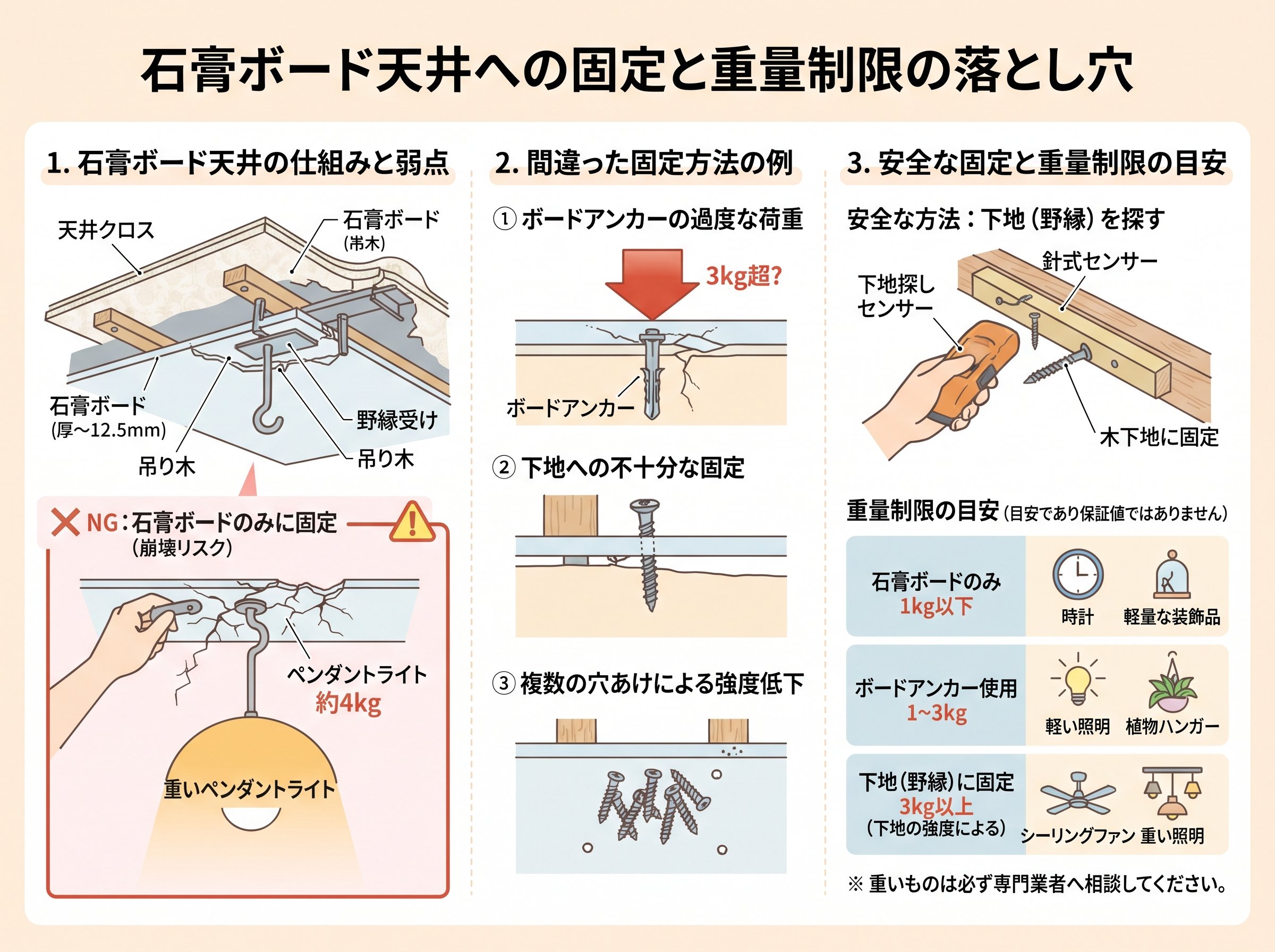

石膏ボード天井への固定と重量制限の落とし穴

多くの住宅では天井が石膏ボードで仕上げられています。石膏ボードはビスが効きにくく、引掛シーリングをビス止めしても経年でぐらつくケースがあります。 ぐらつきに気づいたときは要注意です。

参考）シーリングライトの接続部分【丸形引掛シーリング】が天井から外…

石膏ボードへの固定強度を高める方法は2つあります。

参考）LED照明の取り付け工事を業者に頼むなら？量販店との費用や安…

• 🪵 補強板を使う方法 — 石膏ボードの上に合板をかませてから、シーリングをビス固定する。戸建て住宅でよく使われる方法です。

• 🔩 専用アンカーを使う方法 — 石膏ボード用のトグルアンカーやモーリーアンカーを使い、ビスの保持力を高める。

重量制限については見落としがちなポイントがあります。引掛シーリングに取り付けられる照明器具の重量は「最大5kg」が目安ですが、コードが外付けになっているペンダントライトなど「コード吊り」タイプは3kgまでに制限されます。 5kgと3kgの差は、ちょうど1Lペットボトル2本分の違いです。重いシャンデリアを取り付けたい場合は、耐荷重の大きい「引掛ローゼット」への交換を検討します。

参考）引掛けシーリングと直付け

石膏ボードへのビスが効いていない状態で照明を取り付けると、照明器具ごと天井が落下する事故につながります。 下から見てシーリング本体がゆらゆら動く場合は、電気工事士に相談するのが安全です。

参考）引っ掛けシーリングを天井へ固定する基礎知識と安全手順｜種類比…

参考：家庭の天井照明の約90%が引掛シーリング方式を採用しているというデータがあります。固定強度の確認がいかに重要か、この数字が示しています。

引っ掛けシーリングを天井へ固定する基礎知識と安全手順 — 一心企画（固定方法・石膏ボード対策の詳細解説）

丸形引掛シーリング取り付けで資格なしは違法になるケース

「照明を付け替えるだけなのに、資格なんて必要？」と思う方は多いです。ここが意外なポイントです。

実は、作業内容によって「資格不要」と「資格必須」が明確に分かれています。

参考）この工事に資格は必要？電気工事士法とDIYで出来ることの境界…

作業内容	資格の要否	根拠
既設シーリングへの照明器具の取り付け・取り外し	✅ 資格不要	軽微な工事として認められている
シーリングボディを天井配線に接続・交換する	❌ 資格必須	電気工事士法の対象工事
増改アダプタの取り付け（配線なし）	✅ 資格不要	配線に触れない作業
天井に新規でシーリングを増設する	❌ 資格必須	電気工事士法の対象工事

無資格で電気工事を行った場合、電気工事士法により「3万円以下の罰金」が科される可能性があります。 お金の問題だけでなく、配線ミスによる漏電・火災リスクも深刻です。つまり自己責任では済まない作業です。

「シーリングを自分で交換したい」という場合、費用の目安として電気工事業者への依頼は3,000〜8,000円程度で済むことが多いです。 資格を取るか、業者に頼むか、状況に応じて判断しましょう。

参考：電気工事士の資格が不要な「軽微な工事」の範囲については、経済産業省の公式資料で確認できます。

電気工事士等資格が不要な「軽微な工事」とは — 経済産業省（公式PDF、資格の要否を明確に確認できます）
