露出配線工事方法で安全と費用を両立するポイント

露出配線工事方法の基本と落とし穴

露出配線工事方法の全体像

⚡

露出配線工事方法の基礎

露出配線工事の種類と工法の違い、安全に配線を通すための基本ルールを整理し、リフォームでも使いやすい現実的な選択肢をまとめます。

参考）https://kansai-factory-building-maintenance-center.com/column/720

💰

費用とDIYの境界線

露出配線工事方法ごとのおおよその費用感、DIYでやりがちなグレー行為と電気工事士法上の注意点、業者に頼んだ方が結果的に得になるケースを紹介します。

参考）https://star-light15.net/columns/electricity/outlet/additional-outlets/

🏠

見た目と将来のメンテ性

露出配線は「とりあえず感」が出やすい一方で、配線ルートを工夫すれば将来の機器追加や故障時に大きなメリットになります。隠蔽配線との意外な差も解説します。

参考）https://optionkoji.com/useful_blog/outdoor-outlet-wiring-guide/

このページの目次

露出配線工事方法の基本と落とし穴

あなたが露出配線をケチると、最悪50万円クラスのやり直し工事になります。

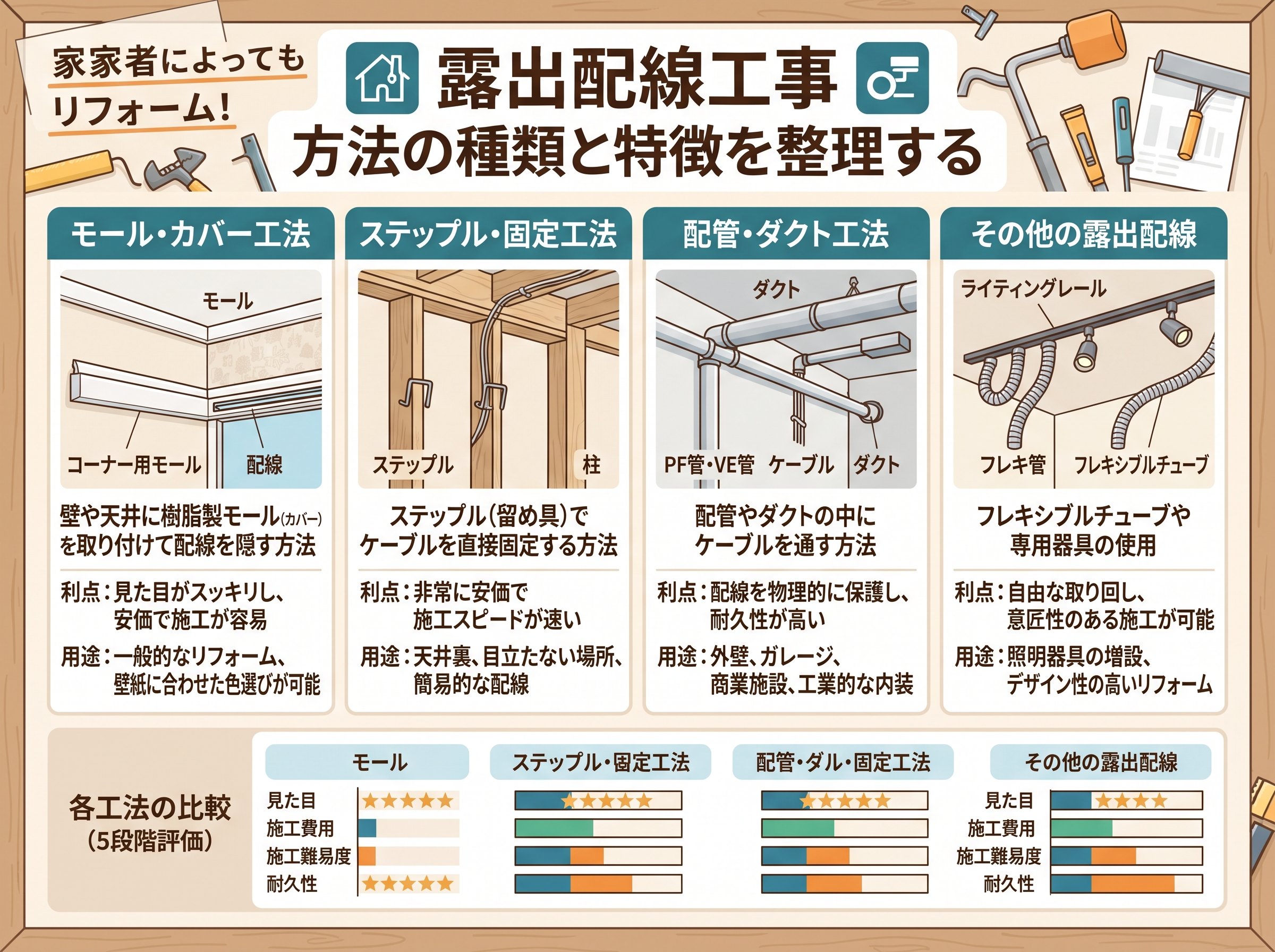

露出配線工事方法の種類と特徴を整理する

露出配線工事方法とひと口に言っても、実際には「ケーブル直張り」「プラスチックモール」「金属管（PF管・VE管）」など複数の方式があります。たとえば木部にVVFケーブルをそのまま露出させて絶縁ステープルで固定する方法は、材料費が数千円程度で済み、短い距離なら1時間前後で終わることも多い比較的簡易な工事です。しかし、同じ長さでもプラスチックモールを使う場合は、材料費こそ数千円台でも、下地処理やカット・出隅部品の調整が必要になり、見た目を整えるための手間が一気に増えます。これは、リフォームで既存の壁や巾木に合わせて施工する場合に顕著です。結論は、露出配線でも「どの器具でどう見せるか」で難易度と時間が大きく変わるということです。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/roshutsuhaisen.html

露出配線工事方法として、屋外コンセントや防犯カメラの配線ではPF管や耐候性モールを使うケースもあります。屋外でケーブルをむき出しにすると紫外線や雨で被覆が劣化し、10年もたたないうちにひび割れや漏電リスクが高まるため、外壁を這わせる場合でも保護材を併用するのが一般的です。ここを安易に「どうせ露出だし」と軽く扱うと、のちの修理コストや足場代が積み上がる構造になりがちです。つまり保護材をケチらないことが原則です。

参考）https://seito-ef.co.jp/blog/security-camera-wiring-difficulty-hidden-weatherproof/

露出配線工事方法で見落としがちな安全基準と法的リスク

露出配線工事方法をリフォームで検討するとき、多くの人は「電気工事士がやるものだから安全は当然」と考えがちですが、実際には既存の建物条件によって守るべき基準が変わります。例えば屋外の露出配線でコンセントを増設する場合、漏電ブレーカやアース付きコンセントを組み合わせないと、雨天時の感電リスクが高くなり、最悪の場合は火災保険の支払いに影響することもあります。感電事故は一瞬の出来事ですが、「なぜその器具と配線ルートを選んだか」の説明ができないと、事故後の責任の所在が曖昧になりがちです。厳しいところですね。

参考）https://kansai-factory-building-maintenance-center.com/column/720

また、日本では600ボルト以下の一般電気工作物の多くが電気工事士法の対象であり、壁内や露出を問わず、固定配線の多くは有資格者でなければ施工できません。市販の延長コードをモールに入れて壁に貼るような“なんちゃって露出配線”は、一見きれいに見えても、固定工事とみなされれば違法になる可能性があります。これは、15アンペアのコンセント1つでも、ブレーカ容量や他回路とのバランスを見て設計することが前提だからです。つまり自己判断での固定化は避けるべきです。

参考）https://star-light15.net/columns/electricity/outlet/additional-outlets/

露出配線工事方法と費用感、DIYの限界ライン

露出配線工事方法は隠蔽配線より安いというイメージがありますが、実際の見積もりを見ると「距離」「曲がりの数」「屋内か屋外か」で大きく変わります。例えば、室内でコンセントを1カ所増設する露出配線なら、材料込みで1万5千円から3万円前後の事例もあり、これは壁の中を開口して隠蔽配線する場合の半額程度で済むケースもあります。しかし、屋外配線で10メートル以上の距離をモールやPF管で引き回し、防雨コンセントや防水ボックスを組み合わせると、同じ露出配線でも5万円を超えることは珍しくありません。つまり「露出＝安い」は距離と条件次第ということですね。

参考）https://optionkoji.com/useful_blog/outdoor-outlet-wiring-guide/

DIYで手を出してもよいグレーゾーンとしてしばしば語られるのが、「プラグ付きの既製品コードをモールに入れて見栄えだけ整える」方法です。法的には固定配線とは別物ですが、壁にしっかり固定してしまうと、第三者から見たときに工事か延長コードか判断しづらく、事故時に責任の所在が不明瞭になるリスクがあります。また、定格容量を超えてタップを増やせば、1500ワット前後でブレーカが頻繁に落ちるだけでなく、接続部の発熱から火災につながることもあります。結論は、ブレーカにつながる固定配線部分にはDIYで踏み込まないことです。

参考）https://star-light15.net/columns/electricity/outlet/additional-outlets/

露出配線工事方法で美観とメンテナンス性を両立させるコツ

露出配線工事方法が敬遠される最大の理由は「見た目が悪い」というイメージですが、近年は白や木目調のモール、角をきれいに曲がれる専用パーツなどが増え、美観面のデメリットはかなり抑えやすくなっています。例えば、外壁のサイディングの目地ラインや室内の巾木に沿ってモールを通すと、3メートル以上の配線でも視線に入りにくく、インテリアのノイズになりにくいです。これは、目地や巾木など「もともと影が落ちているライン」に配線を寄せることで、太さ1センチほどのモールなら視覚的に溶け込むからです。これは使えそうです。

参考）https://www.e-kouji.com/type/others/entry-112.html

メンテナンス性という意味では、露出配線が隠蔽配線より圧倒的に優れている場面があります。例えば、防犯カメラやWi‑Fiアクセスポイント、将来のEV充電コンセントなど、今後仕様変更や位置変更が想定される機器では、あえて露出配線にしておくことで、数年後の工事費用を数万円単位で抑えられる可能性があります。さらに、配線経路が見えていると故障時の切り分けがしやすく、1時間で済んだ点検が隠蔽配線だと半日作業になることもあります。つまり将来変更の可能性が高い回路ほど露出配線が有利です。

参考）https://seito-ef.co.jp/blog/security-camera-wiring-difficulty-hidden-weatherproof/

露出配線工事方法を選ぶときのリフォーム計画と優先順位（独自視点）

リフォームで露出配線工事方法を検討するとき、「今見えている配線をきれいに隠す」ことだけに目が行きがちですが、本来は「どの回路をどこまで露出で残すか」を設計段階で決めることが重要です。例えば、照明回路や常時電源回路は隠蔽配線とし、将来位置が変わる可能性が高いコンセントや情報系配線は露出配線にする、といった住み分け方です。このとき、露出配線のルートを廊下や収納内部にまとめておくと、後から分岐や機器追加をする際に、天井や壁を開けずに済む可能性が高まります。つまり計画段階でのゾーニングが条件です。

参考）https://www.e-kouji.com/type/others/entry-112.html

また、露出配線は「一度やったら終わり」ではなく、5年から10年スパンで点検や更新を前提に考えると、費用対効果の見え方が変わります。たとえば、屋外PF管の中に通すケーブルを少し太めのサイズにしておくと、後からLANケーブルや制御線を追加するときに、新たに穴を開けたり足場を組んだりする必要が減ります。初期費用が数千円増えるだけで、将来の工事費を数万円単位で圧縮できるケースもあり、これは「露出配線＝安く済ませる」から「露出配線＝将来に備えて柔軟性を残す」への発想転換です。結論は、露出配線を短期コストではなく長期計画の道具として扱うべきということです。

参考）https://kansai-factory-building-maintenance-center.com/column/720

露出配線工事方法で失敗しないためのチェックリストと相談先

露出配線工事方法を選ぶ前に、まず確認したいのは「どこまでが器具付けレベルで、どこからが電気工事士の領域か」という境界線です。コンセントのカバー交換や市販タップの設置は一般ユーザーの範囲ですが、分電盤からの新規配線や既存コンセントの増設は、原則として有資格者の仕事になります。ここを曖昧にしたままDIYを進めると、仮に事故がなくても、将来の売却時や賃貸化の際に「無資格工事の痕跡」と判断され、是正工事を求められる可能性があります。つまり資格が必要な範囲だけは曖昧にしないことが大切です。

参考）https://star-light15.net/columns/electricity/outlet/additional-outlets/

実際にリフォーム会社や電気工事店へ相談するときは、次の3点をメモしておくと話がスムーズです。

参考）https://www.e-kouji.com/type/others/entry-112.html
・配線したい距離とルート（曲がりの回数や屋内外）
・将来の増設や機器変更の予定（防犯カメラ、EV、太陽光など）
・見た目とコスト、どちらをどれくらい優先したいか

これらを事前に共有しておけば、「ここだけは露出配線にしておきましょう」「この部分は今のうちに隠蔽しておいた方が安いです」といった提案が受けやすくなります。どういうことでしょうか？

参考）https://optionkoji.com/useful_blog/outdoor-outlet-wiring-guide/
