ショートサーキットとは空調の効率を下げる原因と対策

空調のショートサーキットとは何か、その仕組みや発生原因、室内機・室外機それぞれの対策をわかりやすく解説します。リフォーム時に知っておくべき設置ポイントとは？
リフォーム

ショートサーキットとは空調の効率を下げる現象と対策

室外機をオシャレなカバーで隠すと、電気代が年間2万円以上ムダになることがあります。


ショートサーキットとは？3つのポイント
🔄
吹き出した空気を吸い込む現象

エアコンが出した冷気・暖気をすぐに吸い込んでしまい、部屋全体に行き渡らない状態のこと。

💸
電気代・冷暖房効率に直撃

ショートサーキットが起きると消費電力が30〜50%増加し、設定温度に達しないまま常にフル稼働が続く。

🛠️
リフォーム時の設置計画が重要

室内機・室外機ともに規定のスペースを確保することが、ショートサーキット防止の基本。

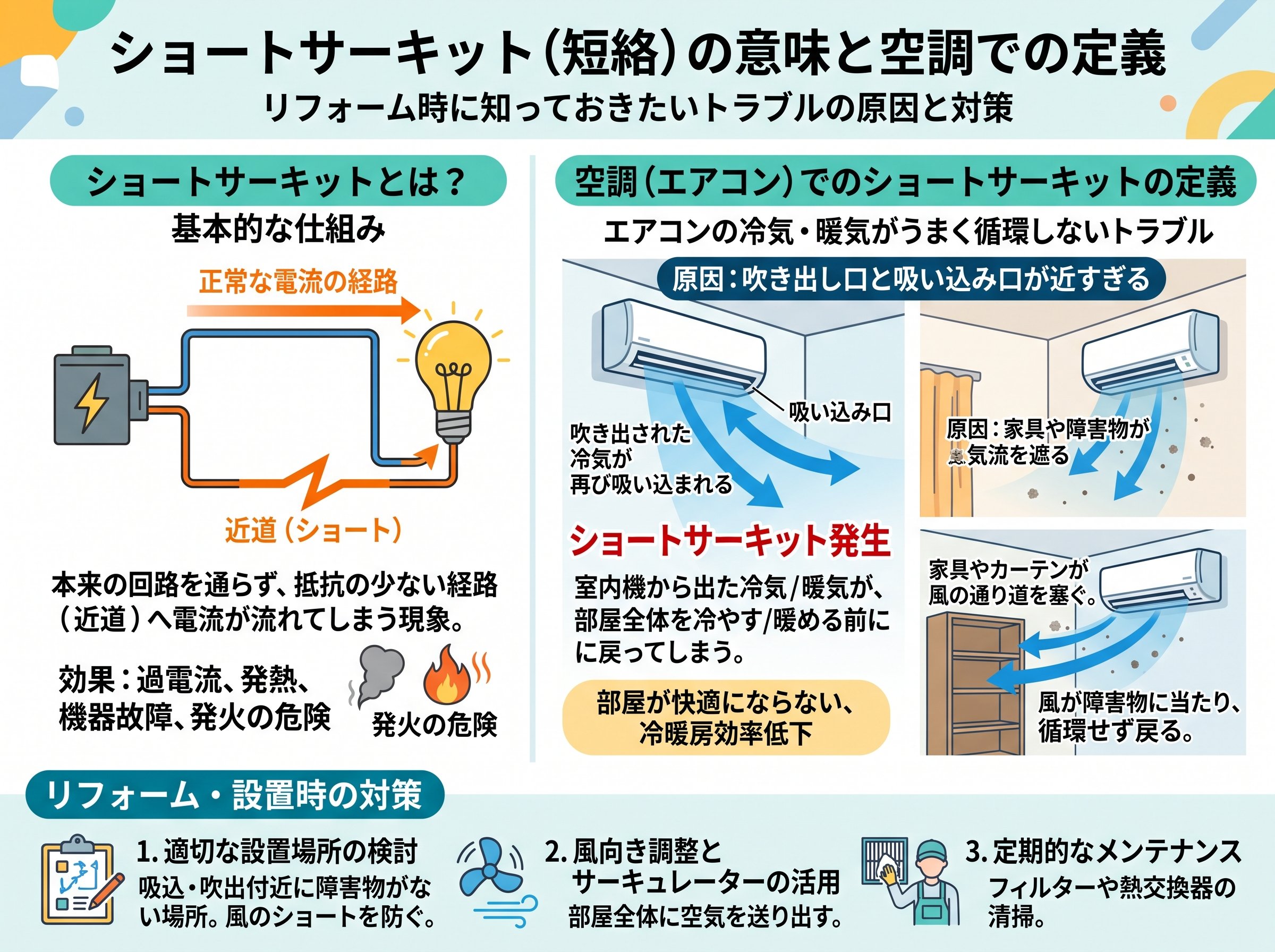

ショートサーキットの意味と空調での定義



「ショートサーキット」という言葉は、もともと電気用語で「短絡（電気が正規ルートを通らず近道してしまう状態）」を意味します。空調の世界では意味が少し違います。つまり「エアコンが吹き出した空気を、そのままほぼ同じ場所で吸い込んでしまう現象」のことです。


参考）「ショートサーキット」について｜「し 」から始まるキーワード…


本来エアコンは、室内全体に調整済みの空気を届けてから、その空気を回収するサイクルを繰り返します。ショートサーキットが起きると、このサイクルが「近道」されて、部屋の端まで空気が届かないまま吸い込まれてしまいます。 冷房運転中に室外機でも同じことが起きます。排出したはずの熱風が再び室外機の吸気口に戻り、いつまでも熱を外に逃がせない状態になるのです。


参考）空調効率低下の原因？エアコンのショートサーキットとは？？


室内機・室外機の両方で発生する点が、ショートサーキットの厄介なところです。


参考）ショートサーキット


  • 🌬️ 室内機の場合：吹き出し口から出た冷気・暖気がすぐ吸い込み口に戻り、部屋全体の温度が変わらない
  • 🔥 室外機の場合：排出した熱風が吸気口に戻り、熱交換効率が下がってエアコンが過負荷になる
  • 💡 換気システムの場合：給気口と排気口が近すぎて、新鮮な外気がすぐ排気されてしまい換気が機能しない


空調用語辞典でも「自分の吹き出した風を即、吸い込む状態」と定義されており、冷房が効かない・異常停止するなどのトラブルに直結します。



業務用エアコン用語辞典「ショートサーキット」の詳細定義（e-aircon.jp）

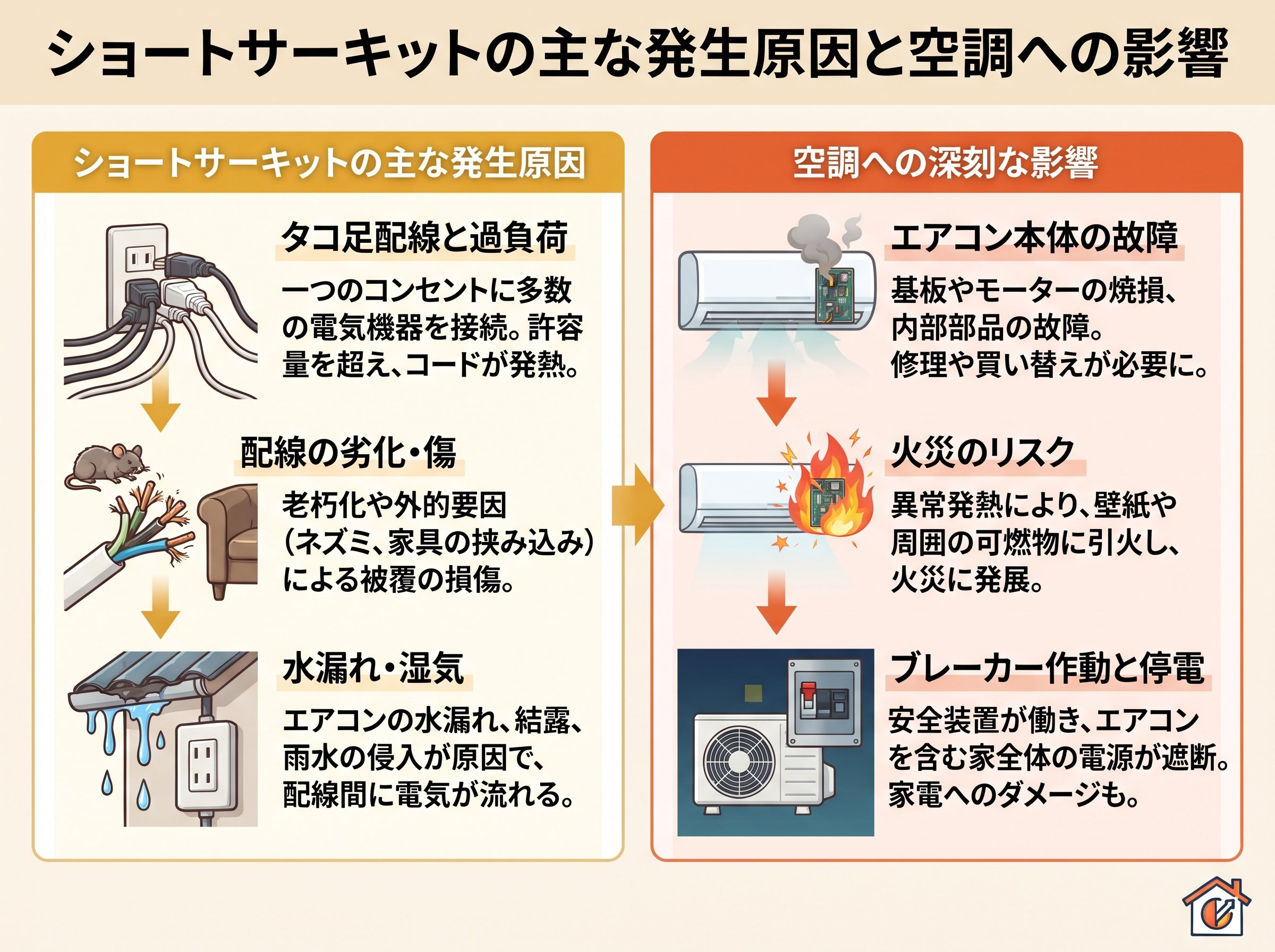

ショートサーキットの主な発生原因と空調への影響

原因はシンプルです。「空気の出口と入口が近すぎること」が根本にあります。


参考）https://www.mizuho-re.co.jp/knowledge/dictionary/wordlist/description/?n=4374


リフォームや新設時に多い原因を具体的に挙げると以下の通りです。


参考）室外機のショートサーキットとは？ エアコンの効きを悪くする原…


  • 🧱 室外機を塀・フェンス・カバーで囲んでしまった（排熱の逃げ場がなくなる）
  • 📦 室外機の吹き出し口の前に物を置いた（50cm以内の障害物が特に危険）
  • 🪟 室内機の吹き出し口にカーテンボックスや棚が近すぎる
  • 🏘️ マンション・集合住宅で複数の室外機が密集している
  • 🌿 室外機周辺に雑草・落ち葉・ゴミが堆積している


影響は電気代に直撃します。ショートサーキットが発生すると、消費電力が30〜50%増加するというデータがあります。 例えば月の電気代が1万円のご家庭なら、ショートサーキットが原因で3,000〜5,000円が毎月ムダになっている可能性があります。これは痛いですね。


参考）エアコンが効かない工場必見！ショートサーキット現象の解決策と…


また、室外機が熱を排出できずに高温状態が続くと、サーモの早切れ（エアコンが設定温度に達したと誤認して止まること）、凍結、水漏れといった故障リスクも高まります。


参考）ショートサーキットとは、トラブルの解決方法


工場の空調設備でのショートサーキット解説・消費電力30〜50%増のデータあり（n-koji.com）

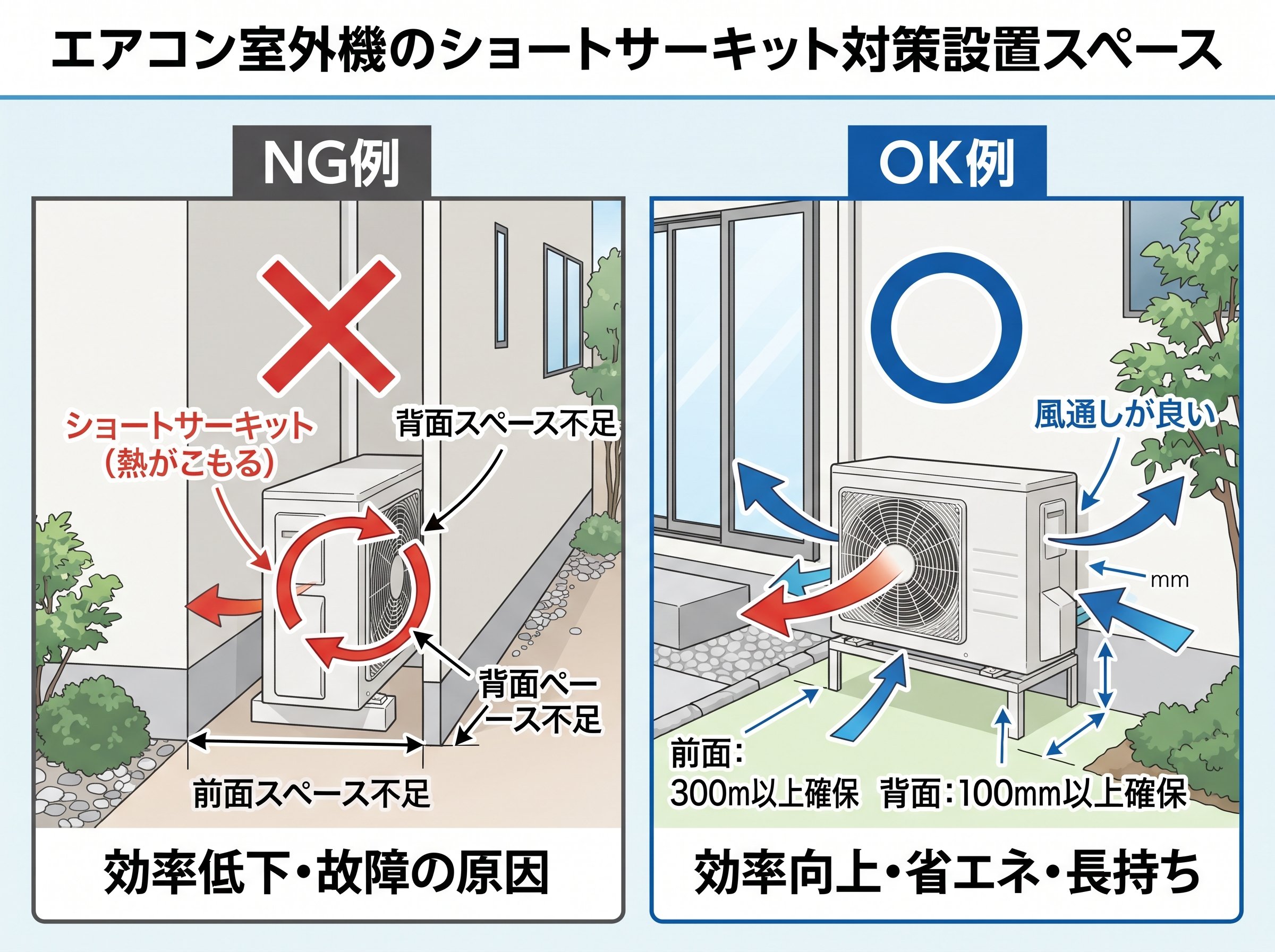

ショートサーキット対策に必要な室外機の設置スペース

対策の基本は「規定のスペースを守ること」です。



メーカーが定める室外機の最低設置スペースは以下が目安になります。


方向 必要スペース 目安のイメージ
左右 100mm以上 文庫本の厚み約5冊分
前面（吹き出し側） 200mm以上 500mlペットボトルの高さ程度
背面 50mm以上 スマートフォンの長辺程度
上部 基本は開放・最低200mm以上 単行本を積み重ねた高さ2冊分





リフォーム時に「見た目をスッキリさせたい」という理由で室外機を格子状のカバーで囲むケースがあります。そのケース、実は夏場の消費電力を大幅に押し上げます。 風通しのよいルーバー付きカバーや、排熱方向を誘導できる「風向ルーバー」を選ぶことで、見た目と性能を両立できます。


参考）https://www.facebook.com/housingbazar2009/videos/%E5%AE%A4%E5%A4%96%E6%A9%9F%E3%82%92%E9%9A%A0%E3%81%99%E3%81%A8%E9%9B%BB%E6%B0%97%E4%BB%A3%E3%81%8C%E3%83%8F%E3%83%8D%E4%B8%8A%E3%81%8C%E3%82%8B%E3%82%B7%E3%83%A7%E3%83%BC%E3%83%88%E3%82%B5%E3%83%BC%E3%82%AD%E3%83%83%E3%83%88%E3%81%AE%E7%BD%A0%E5%AE%B6%E3%81%A5%E3%81%8F%E3%82%8A-%E6%B3%A8%E6%96%87%E4%BD%8F%E5%AE%85-%E3%83%9E%E3%82%A4%E3%83%9B%E3%83%BC%E3%83%A0%E8%A8%88%E7%94%BB-%E3%82%A8%E3%82%A2%E3%82%B3%E3%83%B3-%E5%AE%A4%E5%A4%96%E6%A9%9F-%E3%82%B7%E3%83%A7%E3%83%BC%E3%83%88%E3%82%B5%E3%83%BC%E3%82%AD%E3%83%83%E3%83%88-%E7%AF%80%E9%9B%BB-%E9%9B%BB%E6%B0%97%E4%BB%A3/824712777362140/


設置後も周囲のレイアウト変更に注意が必要です。後から置いた家具やプランターが障害物になってショートサーキットを起こすケースも多くあります。



室外機のショートサーキット原因と確認方法の解説（hanaehc.com）


ショートサーキットを防ぐ室内機の風向き設定と家具配置

室内機側のショートサーキットは、家具や内装との位置関係で起こります。吹き出し口から出た冷気・暖気が壁やカーテン、棚に反射して吸い込み口に戻るのが典型的なパターンです。


参考）（動画あり）ショートサーキットでエアコンが効かない仕組み｜i…


具体的な対策は2ステップで考えられます。



「暖房は上に向けておけば暖かい空気が広がる」と思いがちですが、それは逆効果です。暖気は天井付近にたまるだけで、足元は冷えたままになります。暖房こそ下向きが原則です。



リフォームでエアコンを新規設置する場合、カーテンボックスや造作棚との干渉を事前に確認することが重要です。取り付け位置を数十cm変えるだけで、ショートサーキットを根本的に防げます。



吹き出し風の反射によるショートサーキットの仕組みと解消法（id-c.co.jp）


リフォーム計画で見落とされがちな換気システムのショートサーキット

エアコンの室外機だけでなく、換気システムでもショートサーキットは起きます。これは多くのリフォーム計画で見落とされがちな盲点です。


換気システムにおけるショートサーキットとは、給気口と排気口の位置が近すぎるために、取り込んだ新鮮な空気がほぼそのまま排気口から出てしまう現象です。 結果として、いくら換気扇を回しても室内の空気が入れ替わらず、CO₂濃度・湿度・臭いが改善されません。



これは健康リスクに直結します。 対角線に給排気口を配置することが防止の基本で、施工会社に依頼する際は「給排気口の位置関係」を必ず確認してください。



  • ✅ 給気口と排気口は対角線に配置が原則
  • ✅ 外壁の同じ面に並べて設置しない（近接させると短絡しやすい）
  • ✅ 風向きを考慮した配置計画を施工前に確認する





2003年の建築基準法改正で、住宅への24時間換気設備設置が義務化されました。しかしショートサーキットが発生していると、義務を果たしているにもかかわらず実質的に換気ゼロに近い状態になります。リフォームで換気システムを変更・増設するときは、給排気口の位置計画を設計段階から確認することが条件です。


給排気口の位置とショートサーキット防止策の詳細（ac.fj-tec.co.jp）


部屋 標準在室密度（㎡/人） 必要換気量（㎥/㎡・h） 20㎡の部屋の目安
居室（リビング） 5.0 6.0 120㎥/h
寝室 8.0 3.75 75㎥/h
事務室 5.0 6.0 120㎥/h
食堂（非営業） 2.0 15.0 300㎥/h
