導通確認方法 テスターで配線トラブルと感電事故を防ぐコツ
導通確認方法 テスターを使ってリフォーム現場の配線トラブルや感電リスクを減らす具体的な手順と注意点を、初心者でも失敗しない視点で整理しますか？
リフォームまとめ
導通確認方法 テスターの基本と落とし穴
「テスターが鳴れば100％安全配線」という思い込みは、あなたのリフォーム費用を一気に20万円以上ふくらませる危険サインです。

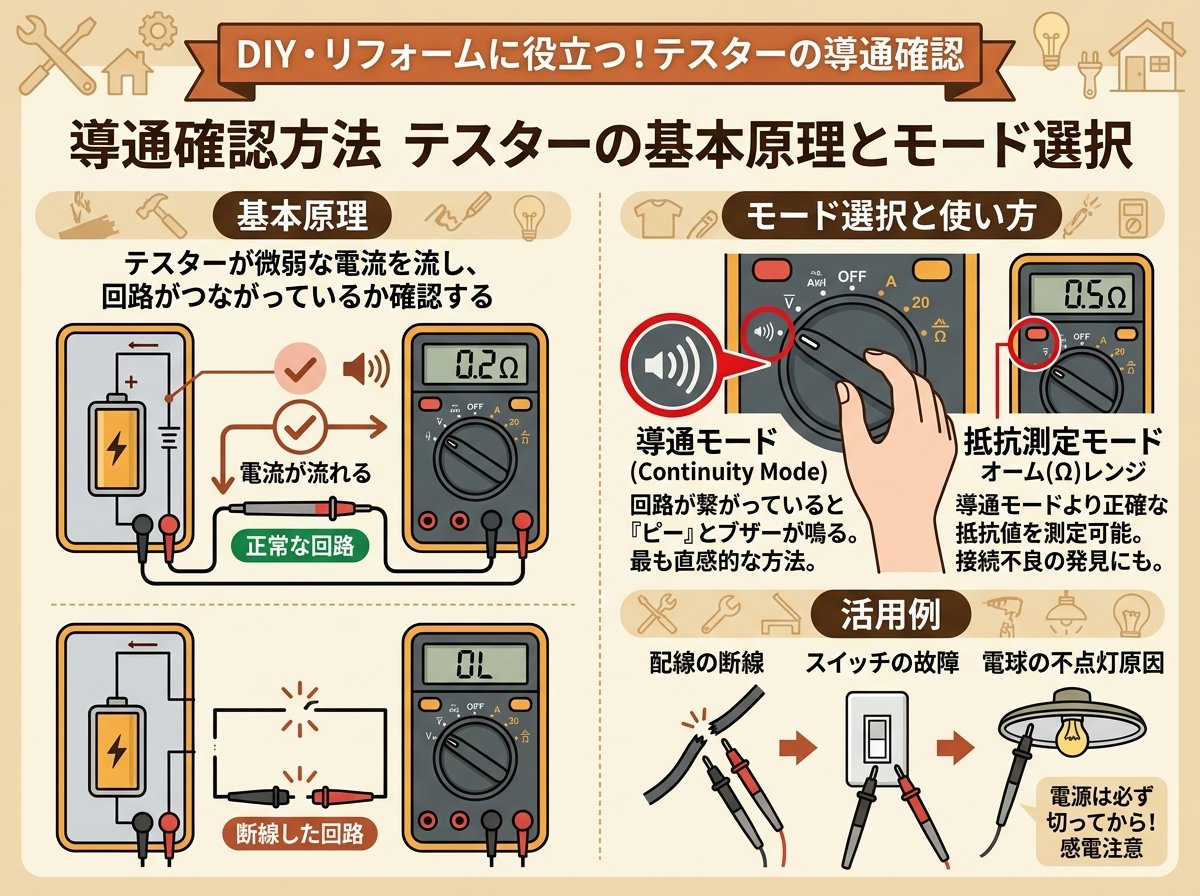

導通確認方法 テスターの基本原理とモード選択
導通確認方法 テスターの最初のポイントは、「テスターが何を見ているか」をイメージすることです。
参考）デジタル・マルチメーターで導通をテストする方法
テスターの導通モードは、赤と黒のリード間の抵抗値が一定以下になったときにブザーを鳴らす仕組みで、多くの機種では0～80Ω前後を「導通あり」と判断します。
はがきの横幅（約15cm）ほどの短い屋内配線でも、銅線なら抵抗は1Ω以下になるため、正常ならしっかりブザーが鳴ります。
つまり導通確認では、「抵抗がほぼゼロの電気の通り道があるか」を手早くチェックしているだけで、配線の太さや劣化までは分からないということです。
参考）電気用語の導通とは？＆emsp;テスターでのチェック（導通確…
導通が基本です。
ここで注意したいのがモード選択です。
参考）テスターの使い方や注意点 - ケムファク
電圧・電流・抵抗・導通モードが一つのツマミにまとまったテスターでは、ダイヤルを1目盛り間違えるだけで、測定中の回路に大電流を流してしまうことがあります。
参考）テスターでAC100V測定する際に気を付けること
特に電流レンジのまま100Vコンセントに当てると、内部がほぼショート状態になり、ブレーカーが落ちたりヒューズが飛んでテスターが故障する事例も報告されています。
参考）テスターでやってはいけないこととは？注意点を徹底解説 - 計…
結論は「導通マークを必ず目視確認してから当てる」です。
導通確認方法 テスターで配線チェックする具体的手順
導通確認方法 テスターをリフォーム現場の配線チェックに使うとき、プロは必ず「無電圧」「短絡」「導通」の3ステップで進めます。
まず該当回路のブレーカーを落として、照明やコンセントが消えることを目で確認し、それからテスターで電圧が0Vであることを測定します。
ブレーカー1つで照明3回路とコンセント2回路がまとめられているような住宅も多く、1つでも切り忘れると100Vが生きたまま導通チェックをしてしまう危険があります。
参考）電気工事のセルフチェックで品質と安全を守る現場実践ガイド
つまり「スイッチを切る」だけでは不十分で、「分電盤側の遮断」と「テスターでの無電圧確認」の両方が必要ということですね。
次に、確認したいケーブルの片側の心線同士を短い電線やジャンパー線で短絡させ、もう片側でテスターの赤・黒リードをそれぞれ当てます。
例えば10mほどのVVFケーブル（住宅の1部屋分の配線長さのイメージ）なら、導通していればブザーが連続して鳴り、開放するとピタッと止まるのが正常です。
参考）導通チェックの正しいやり方｜テスター配線確認5つの手順と安全…
このとき、何度か短絡したり話したりを繰り返して、ブザーのオン・オフが確実に切り替わるかを確認すると、接触不良などの「たまに鳴らない」トラブルを早めに見つけることができます。
つまりオン・オフの再現性を見るのがポイントです。
最後に、図面と現物が一致しているかをチェックします。
リフォーム現場では、以前の工事で別の回路から分岐されていたり、壁の中で思わぬところにつながっているケースがあり、導通チェックで「どこからどこまでが同じ回路か」を整理し直すことが重要です。
例えば、図面上は1回路として書かれていても、実際にはキッチンとリビングが同一回路でブレーカー1つ、という住宅も珍しくありません。
結論は「導通結果を図面にメモしながら進める」です。
導通確認方法 テスターでやりがちな危険な勘違いとリスク
導通確認方法 テスターを使うとき、多くの人が「鳴ればとりあえずOK」と考えがちですが、ここにいくつもの落とし穴があります。
1つ目は、電流レンジのまま電圧を測ってしまうミスです。
リフォーム現場でコンセントの100Vを測ろうとして、電流ジャックにリードを挿したまま差し込み、火花と同時にブレーカーが落ちた、という事例はプロでも珍しくありません。
つまりモード間違いが重大事故の入口ということですね。
2つ目は、導通モードで「鳴った＝長期的にも安心」と思い込むことです。
多くのテスターでは、0～数十Ωまでを導通と判定しますが、古い配線で接点が腐食している場合、負荷が小さい状態ではブザーが鳴っても、エアコンやIHクラスの負荷をつないだ途端に発熱・焼損に至るケースがあります。
家全体の電気の使用量が増えた現代では、30年前の配線を「鳴ったから大丈夫」と再利用すると、将来の火災リスクを抱え込むことにもなりかねません。
結論は「導通はあくまで最低限の合否判定」です。
3つ目は、「どこかでつながっている」こと自体が危険になるパターンです。
例えば別回路同士が壁の中で誤って接続されていると、1つのブレーカーを落としても、別のブレーカーから電気が回り込んでくる「逆送電」の状態になり、感電事故の原因になります。
こうした誤接続は、導通チェックで「鳴ってはいけない組み合わせが鳴る」ことでしか気づけないため、意図せぬ導通にも敏感になる必要があります。
つまり「鳴る配線」と「鳴ってはいけない配線」の両方を把握することが大切です。
導通確認方法 テスターと絶縁抵抗計・アース活用の応用テクニック
導通確認方法 テスターだけでも多くの配線チェックは可能ですが、リフォームのように既存配線を活かす現場では、絶縁抵抗計やアースを組み合わせた応用が効いてきます。
絶縁抵抗計（メガー）は本来、配線の「漏れやすさ」を測る機器ですが、線間を短絡させて0MΩ付近になれば、その組み合わせは確実に導通していると判断できます。
例えば20m以上離れた配電盤とエアコン用コンセントの組み合わせでも、メガーなら数値で「0MΩ」「∞」と出るため、耳でブザーを聞き取りにくい騒がしい現場でも判定しやすいのがメリットです。
メガーには期限があります。
単芯ケーブルや同軸ケーブルの導通確認では、シールドやアースを「もう1本の線」として使う方法があります。
同軸ケーブルの場合、芯線と外側のシールドを短絡させ、反対側でテスターを当てれば、1本のケーブルでも導通チェックが可能です。
リフォームで古いアンテナ線やインターホン配線を再利用するか迷う場面では、この方法で「断線していないか」を短時間で確認できます。
つまり、既存線を無駄に交換しなくて済む可能性があるわけです。
さらに、建物のアース（接地）を利用して、1本ずつ導通チェックをする方法もあります。
例えば天井裏で見つけた正体不明の1本配線も、片側をアースと短絡させ、反対側でアースとテスターを当てれば、その線がどこにつながっているかを特定できます。
これにより、不要配線を撤去してスッキリさせたり、既存のアース線を有効活用して安全性を上げる、といった判断がしやすくなります。
結論は「テスター＋メガー＋アースで情報量が一気に増える」です。
導通確認方法 テスターをリフォーム費用とクレーム削減に活かす独自視点
導通確認方法 テスターは、一見ただの電気計測ツールですが、リフォームの現場では「将来のクレームを減らす保険」として機能します。
例えば、工事前に既存配線の導通と老朽化をチェックしておけば、「この回路は将来トラブルが出そうなので、張り替えをおすすめします」と事前に説明しやすくなります。
10mの配線を1回路張り替える費用が数千円～1万円台とすると、入居後に天井クロスを張り替えながら配線を引き直す工事は、その3～5倍の費用と日数がかかることもあります。
これは使えそうです。
また、導通確認の記録を図面に残しておくことで、数年後に別のリフォームをする際、配線ルートが一目で分かり、解体範囲を最小限に抑えられます。
配線が集中する分電盤周りや天井裏の写真に、「このケーブルは○○回路」とテープでラベリングしておけば、1回路の調査にかかる時間を30分から10分に短縮できるケースもあります。
時間短縮はそのまま人件費の削減につながり、小規模リフォームを多くこなす会社ほど、トータルで数十万円単位のコスト差が生まれます。
つまり導通チェックのひと手間が、将来の利益にも直結するということです。
個人の施主側でも、テスターで基本的な導通確認ができると、リフォーム後に簡単なセルフチェックが可能になります。
例えば、新しく増設したコンセントやスイッチについて、「どのブレーカーで落ちるのか」「どの照明と連動しているのか」を自分で確認してメモしておくと、ブレーカーが落ちた時の復旧もスムーズです。
さらに、年に1回程度、分電盤と主要コンセントで導通・電圧を確認するだけで、異常な電圧低下や接触不良に早めに気づける可能性があります。
結論は「導通確認をリフォーム後のメンテ習慣に組み込む」です。
