lanコンセント取り付け 方で壁内配線と資格を押さえる方法

lanコンセント取り付け 方の基本と注意点

あなたが自分で配線すると10万円単位で損することがあります。

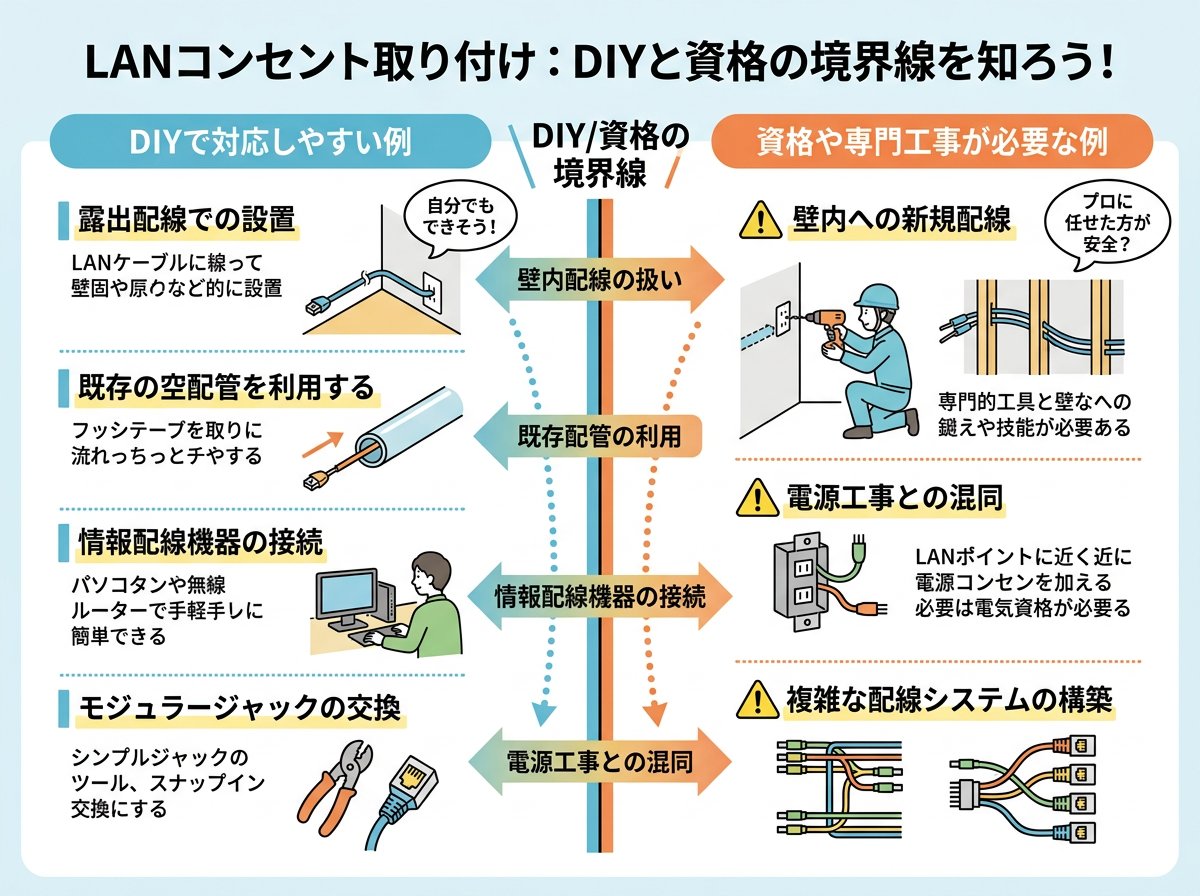

lanコンセント取り付け 方で誤解されがちなDIYと資格の境界

lanコンセント取り付け 方を調べると、多くの人が「コンセントのカバーを外してLANコンセントを組み込むだけなら素人でもできる」といった情報に出会います。 一方で、同じページの少し下には「コンセント自体に手を入れる必要がある工事には電気工事士の資格が必要」とはっきり書かれており、境界を誤解すると違反リスクに直結します。 ここで重要なのは、「中にLANを足す作業」と「電源コンセントを含めて構造を変える作業」をきちんと分けて考えることです。 つまり境界線を言葉で定義することが第一歩です。

参考）https://www.seikatsu110.jp/library/electrical/et_outlet/113640/

一般的に、壁の中の既存の電源コンセントボックスを撤去したり、電源側の配線を触ったりすると、それは電気工事の範囲とみなされます。 逆に、既存の枠やボックスにLAN用のモジュラージャックを固定し、LANケーブル側だけをいじる作業は「弱電」としてDIYのグレーゾーンに収まることが多いです。 ここで勘違いしやすいのが、「電源と同じプレートにLANを足しただけだから大丈夫」という感覚です。違いをイメージしやすくするなら、電源ブレーカーを落として電線をいじる作業をしているかどうかが一つの目安になります。 結論は、電源線を触るなら資格者、LAN側だけならDIYという理解です。

参考）https://www.seikatsu110.jp/library/electrical/et_outlet/113640/

法的なリスクという面では、電気工事士法違反が発覚した場合、罰金刑（1年以下の懲役または10万円以下の罰金）が科される可能性があります。 リフォームの現場では、「ちょっとプレートを変えるだけだから」と現場で判断してしまいがちですが、施主が後からトラブルに巻き込まれることもゼロではありません。 あなたの立場で言えば、「弱電だけ自分でやり、電源側は業者に投げる」という役割分担を明確にしておくのが安全です。 つまり分業が原則です。

参考）https://www.seikatsu110.jp/library/electrical/et_outlet/113640/

こうしたリスクを避けるために、リフォーム会社や電気工事店に「LANコンセント増設だけ」の見積もりを依頼し、電源側の作業を切り出してもらう方法もあります。 例えば、既存のコンセント枠を2連や3連に拡張する作業だけをプロに任せ、LANジャックへの結線やケーブルの通線を自分で行う構成です。 実際には、1か所あたり数千円〜1万円台で電源側整備をしてもらい、それ以外をDIYするケースも少なくありません。 電気工事士資格のある知人がいれば、スポットで立ち会ってもらうのも一案です。 つまりリスクの高い部分だけを外注するという発想です。

参考）https://www.coolandcasualstudios.com/lan-cable/use-lan-outlet/

lanコンセント取り付け 方におけるケーブル種類と長さの意外な落とし穴

lanコンセント取り付け 方の情報サイトの多くは、「カテゴリ6以上を選べばとりあえず安心」といった説明で終わることがよくあります。 ところが、壁内配線を伴うリフォームでは「距離」と「取り回し」で体感速度が大きく変わるため、単純にカタログスペックだけで選ぶと期待外れになるケースも少なくありません。 特に、20メートル前後の配線を家の端から端まで通すようなケースでは、ケーブルの選び方と長さの取り方が重要です。 つまりカタログより現場条件です。

参考）https://kozenist.com/lan-wiring/

一つの目安として、「コンセントからコンセントまでの距離の1.5倍の長さのケーブルを用意する」という経験則があります。 例えば、図面上では10メートルしか離れていない2部屋をつなぐ場合でも、壁の中は曲がり角や柱の回避でくねくねしているため、実際には15メートル前後のケーブルが必要になることが多いです。 東京ドームのホームベースからセンターまでが約120メートルなので、その8分の1くらいの距離と考えるとイメージしやすいでしょう。 結論は、短すぎるケーブルはやり直しコストを生むということです。

参考）https://kozenist.com/lan-wiring/

また、カテゴリ6Aやカテゴリ7など、シールド付きの高性能ケーブルを選んだ場合、ケーブル自体が固く、曲げにくいという弱点があります。 壁内で90度以上に折り曲げてしまうと、規格上の性能が出なくなるだけでなく、断線リスクも高まります。 一般的には「外径に対して4倍以上の曲げ半径を保つ」ことが推奨されており、直径約6ミリのLANケーブルなら、直径24ミリ（1円玉2枚分ほど）の円の内側には曲げないイメージです。 つまり、太いケーブルほど施工計画がシビアになります。

参考）https://www.densho-at.jp/blog/lan/20251127-lan-modularjack.html

ケーブル種類の選択では、今のところ「戸建ての壁内配線ならカテゴリ6で十分」という意見が多く、10Gbpsをフルに使う必要がある特殊な環境でなければ、コストと柔軟性のバランスが良いとされています。 実際、無線LAN側が1Gbps以上出ない環境では、LAN側だけを10Gbps対応にしても差を体感しづらいケースがほとんどです。 ここでのメリットは、カテゴリ6を選ぶことで材料費だけでなく施工の難易度も抑えられ、結果としてリフォーム全体の工期と費用を圧縮できる点です。 つまり過剰性能を避ければ無駄が減ります。

参考）https://susu.cc/2014/09/gigabit-lan.html

こうした事情を踏まえると、リフォームの計画段階で「ルーターから各部屋までの概算距離」をメジャーやレーザー測定器で測っておき、そこに1.5倍を掛けた長さのケーブルをまとめて発注するのが現実的な戦略になります。 例えば、リビングから書斎まで15メートル、書斎から寝室まで10メートルなら、それぞれ1.5倍して23メートルと15メートル程度のケーブルを想定します。 通線ワイヤーを使う場合でも、長さに余裕があることで引っ張るときのテンションを抑えられ、被覆を傷めるリスクを減らせます。 つまり余裕を持たせた長さが条件です。

参考）https://kozenist.com/lan-wiring/

lanコンセント取り付け 方で重要な結線方式とテスターの活用

lanコンセント取り付け 方で見落とされがちなポイントが、「A結線」と「B結線」という2種類の配線方式です。 壁埋め込みのLANコンセントやモジュラージャックには、色分けされた端子のそばに「A」「B」と表示されていることが多く、両端を必ず同じ方式に揃える必要があります。 片側が「A」、もう片側が「B」になると、見た目はつながっていても、実質的にはクロスケーブルのような状態になり、通信が不安定になったり全くつながらない原因になります。 つまり結線方式の統一が基本です。

参考）https://shopblog.opus21.net/lan-jack/

具体的には、日本の家庭用LAN配線では「T568B方式」が使われることが多く、白橙・橙・白緑・青・白青・緑・白茶・茶の順に並べるパターンが標準的です。 例えば、ケーブルの外皮を3〜5センチほど剥き、撚り線を解いてまっすぐに伸ばし、指で押さえながら並び順を崩さないようにしてから、先端を約13ミリに揃えてカットします。 13ミリという長さは、大体「名刺の短辺の半分」ほどの感覚で、目で見たときに極端に長すぎないように抑えるイメージです。 つまり、長さ揃えが安定動作の前提です。

参考）https://www.densho-at.jp/blog/lan/20251127-lan-modularjack.html

こうして整えた芯線を、モジュラージャックやRJ45プラグに奥までしっかり差し込み、専用の圧着工具や「ぐっとす」シリーズのような工具不要のジャックで固定します。 パナソニックの「ぐっとす」シリーズでは、専用のカバーで線を押し込む構造になっており、色分けされたガイド通りに差し込むだけで接続が完了するため、初心者でも失敗しづらい設計になっています。 こうした製品を使うことで、専用工具を買わずに済み、1か所あたり数千円の工具代を節約できるケースもあります。 つまり器具選びで難易度が大きく変わります。

参考）https://www.densho-at.jp/blog/lan/20251127-lan-modularjack.html

配線が終わったら、LANケーブルテスターで通電状態を確認することが重要です。 安価なものでも、1〜8番までのランプが順番に点灯することで、どの芯線が正常につながっているかをチェックできます。 例えば、ランプ4と5だけが点灯しない場合、青ペアの接続不良が疑われるため、該当する端子を一度抜いて差し直す必要があります。 体感的には、DIY初心者が最初の1本で1〜2回やり直すのは普通のことで、テスターを使うことで「どこがダメか」をすぐに特定でき、時間のロスを最小限に抑えられます。 つまりテスターがあれば原因特定が楽になります。

参考）https://www.coolandcasualstudios.com/lan-cable/use-lan-outlet/

このテスターの活用によって、リフォーム現場でのトラブルシュートもスムーズになります。 例えば、リビングの壁コンセントから書斎のPCまでのどこかで断線があった場合でも、「コンセント〜ハブ間」「ハブ〜PC間」と区間を分けてテストすれば、問題箇所を数分で切り分け可能です。 これにより、業者を再度呼ぶかどうかの判断も冷静に行えるようになり、再訪問の出張費（数千円〜）を避けられるケースもあります。 結論は、テスターを1台持っておくと長期的にコスト削減につながるということです。

参考）https://www.coolandcasualstudios.com/lan-cable/use-lan-outlet/

lanコンセント取り付け 方とリフォーム計画を合わせる独自の視点

lanコンセント取り付け 方を個別に調べていると、「とりあえず今必要な場所だけ配線しておこう」という発想になりがちです。 しかし、リフォーム全体を見渡すと、LANコンセントは「電源コンセント」「テレビ端子」「HDMI」「USB充電」などと一体で計画すべきインフラであり、単独で考えると将来的にやり直しコストが膨らむ危険があります。 つまり局所最適より全体最適です。

参考）https://www.karuizawa-life.com/wiring-in-the-wall/

例えば、居間の壁掛けテレビ用のコンセントにおいて、電源コンセントを1口に変更し、LANコンセントを1口、HDMIコンセントを2口増設するという事例があります。 このように、「テレビ背面」「ソファ横」「書斎のデスク周り」など、生活動線に合わせてLANと他の端子をまとめて計画することで、配線がすっきりし、掃除のしやすさや見た目の美観も向上します。 イメージとしては、1か所のプレートに必要なインフラを集約しておくことで、延長コードや露出配線を減らす感覚です。 つまりマルチプレート化がポイントです。

参考）https://www.karuizawa-life.com/wiring-in-the-wall/

さらに、和室や寝室など、普段はあまりLANを意識しない部屋でも、「押入の中」「畳の下」などにケーブルを通しておくことで、将来の用途拡張に備えられます。 具体的には、畳の下に12ミリ程度の穴を連続で開けて15ミリ四方の穴に加工し、そこからLANケーブルを引き込む事例が紹介されています。 東京ドーム5つ分の面積を持つ大規模施設のように、後から配線ルートを追加するのが難しい住宅では、こうした「見えない予備ルート」を最初に用意しておくことが長期的なメリットになります。 つまり将来配線の準備だけ覚えておけばOKです。

参考）https://susu.cc/2014/09/gigabit-lan.html

この独自の視点として、「LANコンセントの予備口を必ず1つは確保しておく」という発想も有効です。 例えば、書斎の壁に2口のLANコンセントを設ける場合、今すぐ使うのはPCとプリンタの2台でも、数年後にIP電話やネットワークオーディオ機器を追加する可能性があります。 そのときにハブを床に置いてケーブルだらけになるより、最初からハブ用のLAN口を1つ確保しておくことで、配線の見た目とトラブルシュートのしやすさが大きく変わります。 結論は、「今＋1口」を標準にするのがおすすめです。

参考）https://susu.cc/2014/09/gigabit-lan.html

こうしたレイアウトや将来拡張を考える上では、リフォーム会社と一緒に「コンセントマップ」を作るのも有効です。 具体的には、図面上に電源・LAN・テレビ・HDMIの位置を色分けし、「用途」と「予備」の区別を書き込んでおきます。 これによって、工事完了後に「どのLAN口がどのスイッチにつながっているか」を一目で把握でき、トラブル時に慌てずに済みます。 つまり紙のマップだけは例外なく用意しておくべきです。

参考）リフォーム会社が書くべきブログネタ50選（集客につながるキー…

lanコンセント取り付け 方に潜む安全リスクと通線ワイヤーの扱い

lanコンセント取り付け 方の中で、壁内にケーブルを通す「通線作業」は、見た目以上に身体的なリスクを伴います。 特に、通線ワイヤーは巻き癖が強く、手を離した瞬間に勢いよく広がるため、目や手足を傷つける事故が報告されています。 10メートル以上のワイヤーを扱う場合、ちょうどメジャーを勢いよく巻き戻したときのような反動が全身に向かって飛んでくるイメージです。 つまり扱いには注意が必要です。

参考）https://kozenist.com/lan-wiring/

具体的な対策としては、作業前に眼鏡や保護メガネを装着し、長袖・長ズボンで肌の露出を減らすことが推奨されています。 通線ワイヤーケースを使用することで、必要な長さだけを引き出して使えるため、巻き癖による暴発を抑えやすくなります。 例えば、20メートルのワイヤーを全部出して作業するのではなく、5メートルずつ伸ばしながら進めることで、体への負荷も軽くなるでしょう。 結論は、装備を整えれば作業は安全になります。

参考）https://kozenist.com/lan-wiring/

また、通線ワイヤーの先端にLANケーブルを固定するときには、針金やビニールテープだけでなく、マスキングテープで段差をなめらかに整えることが重要です。 先端が大きすぎると、壁内の狭い穴や曲がり角を通過できず、何度も引き戻してやり直す必要が出てきます。 例えば、直径12ミリの穴を連続して開けて15ミリ四方に加工した場合でも、先端が指2本分（約30ミリ）以上の太さになると引っかかりやすくなります。 つまり先端はできるだけ細くすることが条件です。

参考）https://susu.cc/2014/09/gigabit-lan.html

安全面と同時に、作業の「やり直しコスト」にも目を向ける必要があります。 20メートルの配線を通してから「やっぱりカテゴリを変えたい」「先端の処理をやり直したい」となれば、そのたびに通線作業を繰り返すことになり、1回あたり30分〜1時間のロスが発生します。 リフォーム全体のスケジュールが詰まっている場合、この時間ロスが積み重なり、最終的に工期が1日延びることもあり得ます。 結論は、最初の1本で丁寧に作業して、やり直し回数を減らす戦略が重要ということです。

参考）https://www.karuizawa-life.com/wiring-in-the-wall/

このリスクを軽減するために、DIYで通線するのは「距離が短い区間」に限定し、家の端から端までの長距離配線はプロに任せるという線引きも有効です。 例えば、1階リビングから2階書斎までの縦配線を業者に依頼し、書斎内の壁から机までの短い区間だけを自分で通すイメージです。 こうすることで、落下事故や脚立の転倒リスクも減らせますし、もし事故が起きた場合でも、保険の適用範囲が明確になります。 つまり危険な区間だけ外注すれば大丈夫です。

参考）https://www.seikatsu110.jp/library/electrical/et_outlet/113640/

このセクションの参考として、通線作業の注意点と道具の選び方を詳しく解説している記事があります。

参考）https://kozenist.com/lan-wiring/
通線ワイヤーの扱いと宅内LAN配線の注意点を詳しく解説した記事

cd管とは建築

あなたが露出で使うと、後で配線やり直し費が増えます。

cd管 建築の基本と意味

CD管は、建築の電気配線で使う合成樹脂製可とう電線管の一種です。正式にはCombined Ductで、曲げやすい一方、自己消火性がないのが特徴です。

参考）https://www.asahi-net.or.jp/~qq3y-nkdo/feet/Kouji11/Kouji11001.html
つまり埋設向きです。
パナソニックの解説でも、使用時は原則としてコンクリートへ埋設される電線管とされています。色がオレンジで統一されているので、現場では見分けやすい部材です。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/cd.html

リフォームでよくあるのは、「オレンジの柔らかい管だからどこでも使えるだろう」と考えることです。ですが、それは半分だけ正解です。CD管は曲げやすく施工しやすい反面、雨風や日光に強い前提の材料ではありません。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/combinedduct.html
結論は用途限定です。
この違いを知らずに選ぶと、見積もりでは少し安く見えても、後からルート変更や交換が必要になり、かえって時間も手間も増えやすくなります。

参考）CD管とPF管について ＆#8211; 株式会社東恩納組

CD管のサイズも実務では重要です。パナソニックの例では、内径14.0mm・16.0mm・22.0mm・28.0mm・36.0mmなどがあり、外径はそれぞれ19.0mm、21.0mm、27.5mm、34.0mm、42.0mmです。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/combinedduct.html
寸法確認が基本です。
たとえばLAN配線やテレビ配線をあとで通したいのに細すぎる管を選ぶと、呼び径は足りていても実際には通線しにくい、という失敗が起きます。はがきの横幅ほどの小さな余裕が、あとで大きな差になりますね。

cd管 建築で使う場所と使えない場所

CD管は、建築でいつでもどこでも使う管ではありません。パナソニックは、自己消火性がないためコンクリート内へ埋め込んだり、ダクトに収めたりすることが必要だと説明しています。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/combinedduct.html
ここが分かれ目です。
検索上位の解説でも、CD管はコンクリート埋設専用として扱われることが多く、PF管より安い代わりに使用場所の制約が大きいとされています。

参考）https://solidcable.com/guide/pf-conduit.html

一方で、「コンクリート以外では絶対に使えない」とまで言い切るのも正確ではありません。パナソニックは、ケーブル保護目的なら埋設しなくてもよい場合があるとしつつ、施工条件の事前確認を必須としています。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/cd.html
例外はあります。
このあたりが、リフォーム検討者にはやや分かりにくいところです。法律や規程はゼロか百かでなく、場所・配線方式・保護方法で判断が変わるからです。

参考）https://www.meti.go.jp/policy/safety_security/industrial_safety/law/files/dengikaishaku.pdf

注意したいのは、点検しにくい隠ぺい部です。試験問題の解説でも、二重天井内のような点検が困難な場所にCD管を使うのは不適切で、PF管が適するとされています。

参考）https://kakomonn.com/denkisekou2/questions/46545
点検性が条件です。
リフォームで天井裏や壁内に空配管を入れるなら、「今は隠れるから大丈夫」ではなく、「将来点検できるか」を先に見るほうが失敗しにくいです。ここで数千円の材料差を惜しむと、後の改修で数万円単位の手戻りになりやすいです。

参考）https://kakomonn.com/denkisekou2/questions/46545

この部分の参考になる公的資料です。電気設備の技術基準の解釈の全体像が確認できます。
経済産業省 電気設備の技術基準の解釈

cd管 建築でPF管と違う点

CD管とPF管のいちばん大きな差は、耐燃性です。古くから参照される解説でも、PF管は自己消火性があり、CD管は自己消火性がないと整理されています。

参考）https://www.asahi-net.or.jp/~qq3y-nkdo/feet/Kouji11/Kouji11001.html
違いはそこです。
見た目は似ていますが、使い分けの理由は色より中身にあります。CD管はオレンジ、PF管は黒やアイボリーなどが多く、外観でも判別しやすいです。

参考）ＣＤ管ってなんだ？｜豆いた＠建築てら小屋

価格面ではCD管のほうが有利なことが多いです。販売ページでも「PF管より価格が安い」「コンクリート埋設専用」といった説明が並んでいます。

参考）https://www.monotaro.com/k/store/cd%E7%AE%A116/
安さは魅力ですね。
ただし、安いから選ぶのではなく、安くても成立する場所で選ぶのが正解です。屋外や露出、点検しにくい場所までCD管でまとめると、材料費の節約分が後の不具合リスクに飲み込まれます。

参考）https://kakomonn.com/denkisekou2/questions/46545

リフォームでは、将来の配線追加も比較軸になります。たとえば光回線、LAN、テレビ、インターホン配線を見越すなら、通線性と交換性を確保しやすいルート設計が大切です。ここでの対策は「将来配線の追加」という場面に対して、「通し直しを楽にする」のが狙いで、「少し太めのPF管か適正径の空配管を確認する」という行動が有効です。

参考）https://solidcable.com/guide/pf-conduit.html
通線余裕が条件です。
この一手だけで、壁を開ける工事を避けられるケースがあります。見積もりを見るときも、管の種類だけでなく「どこに」「何のために」使うかをセットで確認したいところです。

cd管 建築の施工ポイントと失敗例

施工で見逃しやすいのが、長さと曲げです。パナソニックは、ボックスを使わない状態で30m以上の配管は控えること、曲げ部分内側の半径は管内径の6倍以上を目安にすることを示しています。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/combinedduct.html
30m超は要注意です。
たとえば内径16mmなら、曲げ内側半径はその6倍で96mm、だいたい10cm弱がひとつの目安です。急カーブを続けると、後から配線材が引っかかって通線に時間がかかります。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/combinedduct.html

接続方法にも落とし穴があります。管と管をつなぐときはカップリングを使い、直接つなぐのは避けるとされています。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/combinedduct.html
直結は基本NGです。
この手順を省くと、コンクリート打設後にズレたり、通線時に段差へ引っかかったりします。見えなくなる部分ほど、雑な施工の影響が後で出ます。

建築リフォームでは、配線計画の変更がよく起こります。コンセント位置の変更、スイッチ追加、LAN口増設などです。そこでの対策は「変更が出やすい場面」に対して、「手戻りを減らす」のが狙いで、「施工前に配管ルートを平面図へメモする」という行動が役立ちます。
図面化が有効です。
図面に残しておけば、数年後の増設でも壁のどこを避けるべきか判断しやすくなります。これは地味ですが、時間短縮の効果が大きいです。

cd管 建築の独自視点 将来配線まで考える選び方

検索上位の記事は、CD管の定義やPF管との違いで終わることが多いです。ですが、リフォーム目線では「今の工事が終わった後に得をするか」まで見たほうが実用的です。
ここが盲点です。
たとえば太陽光のモニター配線、防犯カメラ、宅内LAN、光回線の引き直しは、住み始めてから増える代表例です。最初に空配管を1本入れておくだけで、後工事の壁開口や天井点検の回数を減らせる可能性があります。

参考）https://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q1312758963

ここでCD管を選ぶかPF管を選ぶかは、未来の変更回数で考えると整理しやすいです。コンクリートに埋まって動かさない前提ならCD管の価格メリットが活きやすく、露出・隠ぺい・点検性が絡むならPF管のほうが無難です。

参考）https://www2.panasonic.biz/jp/terasu/skill/dictionary/cd.html
つまり使い分けです。
この考え方を持つと、材料名に振り回されません。あなたが見るべきなのは「安いか」より、「その場所で長く困らないか」です。

CD管の意味を知るだけなら数分で終わります。けれど、建築やリフォームで本当に差が出るのは、使える場所、避ける場所、将来の追加配線まで見越して選べるかどうかです。

参考）https://kakomonn.com/denkisekou2/questions/46545
場所に注意すれば大丈夫です。
